D373H凸耳式硬密封美標蝶閥

一、D373H凸耳式硬密封美標蝶閥 用處及特色

美標蝶閥是我公司手藝職員研制開辟的新一代高機能產物，其機能已處于國 表里進步前輩程度、普遍合用于高壓、中壓、高壓、鋼鐵冶金、煤油、化工、電 力等產業管道上作截斷或調理介質流量用。 美標蝶閥接納三維偏疼斜錐形閥座密封副，蝶板密封接納新型金屬片與彈性 資料層疊而成，嵌裝在蝶板上與閥座符合。操縱蝶板擺動壓慎密封，以是密 封面磨擦阻力小，封閉是具備越關越緊功效，如許密封機能靠得住，開啟確保 密封面完整離開打仗，保障了密封面不受毀傷。 美標蝶閥布局特色解除了別的范例蝶閥開過位而不能密封的錯誤謬誤， 且在高曙 下能一般利用，降服了別的范例閥門在低溫下利用時因熱收縮而輕易泄露的 錯誤謬誤。
該蝶閥按照利(li)用(yong)介質請求，選用(yong)差別密封面(mian)資料，以保障密封面(mian)耐磨損、耐沖 刷、耐侵蝕、利(li)用(yong)壽命(ming)長。 的加倍耐壓安(an)穩。

法蘭式	凸耳式	對夾式

二、D373H凸耳式硬密封美標蝶閥 接納規范

設想規范 :API609-83
法蘭毗連尺寸:ANSI B 16.5
布局長度 :ANSI B 16.10-1992
壓力實驗:API 598-82

三、D373H凸耳式硬密封美標蝶閥 首要手藝參數

公稱通徑	Dn（in）	2″-36″	2″-36″
公稱壓力	PN（MPa）	150Lb	300Lb
實驗壓力Ps（MPa）	強度實驗	3.0	7.5
	密封實驗	2.2	5.5
合用介質	水、蒸汽、郵品、酸堿類、海水等
合用溫度	-40～425℃

四、D373H凸耳式硬密封美標蝶閥 首要整機材質

稱號	資料
閥體	WCB、CF8、CF8M
閥板	WCB、CF8、CF8M
軸桿	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料

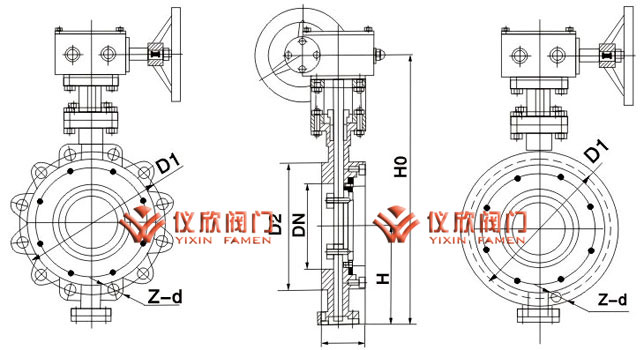

五、D373H凸耳式硬密封美標蝶閥 首要形狀及毗連尺寸表

美標球閥 美標815W型號

公稱通徑		布局長度 （規范值）		形狀尺寸 （參考值）		毗連尺寸 （規范值）					參考分量 （kg）
		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	152	120.5	92	M18	4-19	9
3"	80	49	114	125	380	190	152.5	127	M18	4-19	11
4"	100	56	127	145	415	229	190.5	157	M18	8-19	13
5"	125	64	140	165	455	254	216	186	M20	8-22	16
6"	150	70	140	175	545	279	241.5	216	M20	8-22	26
8"	200	71	150	210	645	343	298.5	270	M20	8-22	34
10"	250	76	160	250	695	406	362	324	M24	12-25	51
12"	300	86	178	285	830	483	432	381	M24	12-25	72
14"	350	92	190	320	900	533	476	413	M27	12-29	106
16"	400	102	216	355	980	597	540	470	M27	16-29	133
18"	450	114	222	380	1030	635	578	533	M30	16-32	176
20"	500	127	229	415	1110	699	635	584	M30	20-32	190
24"	600	154	267	475	1305	813	749.5	692	M33	20-35	394
30"	750	165	292	580	1525	985	914	857	M33	28-35	476
32"	800	190	318	630	1585	1060	978	914	M39	28-41	618
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41	762

美標碟閥 美標815L系統

公稱通徑		布局長度 （規范值）	形狀尺寸 （參考值）		毗連尺寸 （規范值）				參考分量 （kg）
		L	H	H0	D1	D2	M	Z-d
6"	150	70	175	545	241.5	216	M20	8-22	28
8"	200	71	210	615	298.5	270	M20	8-22	36
10"	250	76	250	695	362	324	M24	12-25	53
12"	300	86	285	830	432	381	M24	12-25	74
14"	350	92	320	900	476	413	M27	12-29	110
16"	400	102	355	980	540	470	M27	16-29	138
18"	450	114	380	1030	578	533	M30	16-32	180
20"	500	127	415	1110	635	584	M30	20-32	196
24"	600	154	475	1305	749.5	692	M33	20-35	400
30"	750	165	580	1525	914	857	M33	28-35	482
36"	900	203	680	1765	1085	1022	M39	32-41	488

美標碟閥 美標830W款型

公稱通徑		布局長度 （規范值）		形狀尺寸 （參考值）		毗連尺寸（規范值）					參考分量（kg）
		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	165	127	92	M18	8-19	9	20
3"	80	49	114	125	380	210	168	127	M20	8-22	12	29
4"	100	56	127	145	415	254	200	157	M20	8-22	13	35
5"	125	64	140	165	455	279	235	186	M20	8-22	18	40
6"	150	70	140	175	545	318	270	216	M20	12-22	28	81
8"	200	71	150	210	645	381	330	270	M24	12-26	37	94
10"	250	76	160	250	695	445	387	324	M27	16-29	56	158
12"	300	86	178	285	830	521	451	381	M30	16-32	79	183
14"	350	92	190	320	900	584	514	413	M30	20-32	116	239
16"	400	102	216	355	980	648	571	470	M33	20-35	146	302
18"	450	114	222	380	1030	711	628	533	M33	24-35	193	346
20"	500	127	229	415	1110	775	686	584	M33	24-35	209	434
24"	600	154	267	475	1305	914	813	692	M39	24-41	433	638
30"	750	165	292	580	1525	1092	997	857	M45	28-49	523	788
36"	900	203	330	680	1765	1270	1168	1022	M50	32-53	838	1146

美標電動蝶閥 美標830L全系列

公稱通徑		布局長度 （規范值）	形狀尺寸 （參考值）		毗連尺寸 （規范值）				參考分量（kg）
		L	H	H0	D1	D2	M	Z-d
6"	150	76	175	545	270	216	M20	12-22	29
8"	200	89	210	615	330	270	M24	12-26	38
10"	250	114	250	695	387	324	M27	16-29	58
12"	300	114	285	830	451	381	M30	16-32	81
14"	350	127	320	900	514	413	M30	20-32	119
16"	400	140	355	980	591	470	M33	24-35	149
18"	450	152	380	1030	628	533	M33	24-35	198
20"	500	152	415	1110	686	584	M33	24-35	215
24"	600	178	475	1305	813	692	M39	24-41	436
30"	750	229	580	1525	997	857	M45	28-49	528
36"	900	241	680	1765	1168	1022	M50	32-52	843
