法蘭伸縮蝶閥

一、法蘭伸縮蝶閥 概述

DS341X伸收高壓閥門有著及時改正熱力管線毛細現象便捷性裝卸搬運的效率，共用于水溫在425℃左右，公稱負荷在1.6MPa左右的航空煤油，化工新材料、電力能源、造紙廠、排水工程的和市政公用工程扶植等制造業熱力管線做出調理身體訪問量和載斷流體力學的好零件。我品牌產于的DS341X伸收高壓閥門的首先的特色：1、設計罕見，想法矯捷，凈重輕，省心，開關迅速。2、伸收高壓閥門不只能改正熱力管線相對濕度主產地生的毛細現象的效率，還能為維修部高壓閥門器改換供求平衡便捷性。3、良好的密封蓋性區域可調式理身體改換，良好的密封蓋性卡能靠經得住。拍攝管理標準制約：JB/T8527-97、GB/T 12238-89，法蘭片管理標準制約：GB9113-2000、GB/T 17241. 6-1998，查核管理標準制約：GB/T 13927-92。

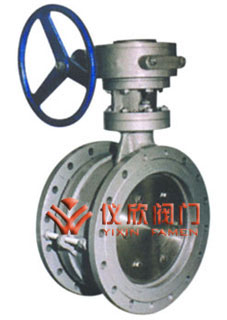

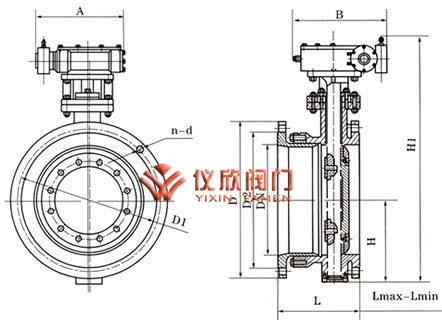

法蘭伸縮蝶閥	法蘭伸縮蝶閥尺寸圖

二、法蘭伸縮蝶閥 首要手藝參數

公稱通徑DN （mm）		50～2000		50～1600
公稱壓力 PN（MPa）		0.6	1.0	1.6
密封實驗（MPa）		0.66	1.1	1.76
強度實驗（MPa）		0.9	1.5	2.4
合用溫度	軟密封	X：-40℃～90℃；Xf：-20℃～200℃
	硬密封	炭鋼：-29℃～425℃? 不銹鋼：-40℃～650℃
合用介質		水、氛圍、自然氣、油品及弱侵蝕性流體
泄露率		合適GB/T 13927-92規范
驅動體例		蝸輪傳動、電動、氣動、液動

三、法蘭伸縮蝶閥 首要零部件資料

整機稱號	資料
?閥體	WCB 不銹鋼 QT 450-10
蝶板	WCB 不銹鋼 QT 450-10
閥軸	2Cr13不銹鋼
密封圈	橡膠
填料	柔性石墨

四、法蘭伸縮蝶閥 首要形狀毗連尺寸

規格	D	D1	D2	Lmax	Lmin	H1	H2	N-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36
1200	1455	1380	1328	560	510	725	880	32-Ф39
1400	1675	1590	1530	590	540	840	987	36-Ф42
1600	1915	1820	1750	630	585	960	1158	40-Ф48
1800	2115	2020	1950	680	630	1060	1258	44-Ф48
2000	2325	2230	2150	730	680	1165	1365	48-Ф48
