儀欣閥門：電動節制閥>>停止閥>>國標漣漪管停止閥

國標漣漪管停止閥

一、國標漣漪管停止閥 首要用處

國際標準蕩漾管已停閥合適于公稱各種壓力PN1.6～16MPa,任務環境溫度-29～350℃的工業酒精、化工類、制藥企業、硫酸鉀肥、輸配電產業等四種過量空氣系數的輸送管上，斷開或撥通輸送管媒質。

二、國標漣漪管停止閥 布局特色

1、產物布局公道、密封靠得住，兩重堅忍耐用的漣漪管密封設想（漣漪管+填料），保障閥桿的零泄露。不流體喪失，下降動力喪失，進步工場裝備寧靜。并合適國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗磨擦機能好、利用壽命長。
 3、閥桿(gan)調質(zhi)及外表氮化處置(zhi)，有杰出的抗(kang)腐和抗(kang)磨擦機能；閥桿(gan)起落地位唆使，更直觀。

三、國標漣漪管停止閥 手藝標準

布局情勢 BB-BG-OS Y
驅動體例 手動
電動
設想標準 GB12235
布局長度 GB12221
毗連法蘭 GB9113、JB/T79、HG20596
實驗和查驗 JB/T 9092、GB/T13927

四、國標漣漪管停止閥 產物機能標準

公稱壓力 （MPa） 殼體實驗壓力 （MPa） 密封實驗壓力 (MPa) 合用溫度 (℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

五、國標漣漪管停止閥 首要零部件材質

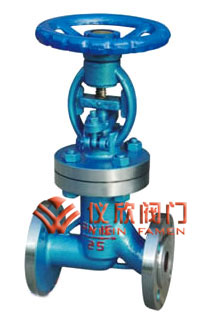

國標漣漪管停止閥 國標漣漪管停止閥

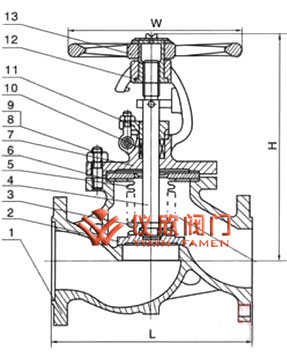

國標漣漪管停止閥 國標漣漪管停止閥尺寸圖
序號 稱號 材質
1 閥體 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 軸銷 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 漣漪管組件 1Cr18Ni9Ti、304、316、304L、316L
6 墊片 柔性石墨+不銹鋼、PTFE
7 閥蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB、QT400-18

六、國標漣漪管停止閥 規格尺寸表

國際漣漪管停止閥尺寸圖
型號 GWJ41-16
壓力品級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
分量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620
型號 GWJ41-25
壓力品級 PN25
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
分量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690
型號 GWJ41-40
壓力品級 PN40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
分量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
