J61Y鍛鋼停止閥

一、J61Y鍛鋼停止閥 概述

鍛鋼終止閥有多種閥蓋個人規劃，首先種是地腳螺栓型閥蓋，它是經過了全具體步驟水平面毗連，進行孩子不透鋼帶與軟質石墨環抱死纏爛打螺母，按必須 也可聯納孩子環毗連，其次種是電弧焊接方法工藝型閥蓋，它是經過了全具體步驟羅紋填料密封膠墊后電弧焊接方法工藝，按必須 也可隱性進行孩子KBK剛性電弧焊接方法工藝，第多種是自填料密封膠墊閥蓋，它是經過了全具體步驟羅紋與自填料密封膠墊閥蓋毗連。

二、J61Y鍛鋼停止閥 布局設想及標準

鍛鋼停機閥制成按API 602,BS5352,ANSI/ASME B16.34. 實踐與工程竣工驗收按API 598,標識圖片據MSS SP-25.

三、J61Y鍛鋼停止閥 布局型式

1、全通徑或縮徑；
2、明桿帶支架；
3、兩頭主動調心的填料壓套；
4、用環繞糾纏式墊片密封的螺栓型閥蓋、羅紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、羅紋端(NPT端)按ANSI/ASME B1.20.1。

J61Y鍛鋼停止閥	J61Y鍛鋼停止閥尺寸圖

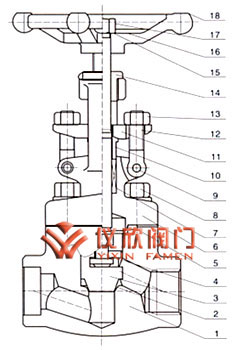

四、J61Y鍛鋼停止閥 首要整機資料

序號	整機稱號	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276410
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
合用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
合用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注重：
1、客戶需要(yao)的其余材質也可接(jie)納(na)。密封(feng)面料(liao)配對由客戶指定內件代號決議。2、CS=碳(tan)鋼(gang)；AS=合金鋼(gang)；SS=不銹鋼(gang)；

五、J61Y鍛鋼停止閥 規格尺寸及分量

800LB

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
分量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

900～1500LB

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	152	172	200	220
H(開)		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
分量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0
