儀欣閥門：電動節制閥>>停止閥>>真空停止閥

真空停止閥

一、真空停止閥 布局特色及用處

1、真空停止閥主體接納鑄鍛布局，具備平行雙密封副半強迫雙向密封，密封到位活動和楔形塊楔緊活動分步感化完成零泄露。
2、真空停止閥密封面活動摩擦力小、啟閉簡便，并且密封面磨損有主動彌補功效。
3、真空停止閥布局簡略、松散、檢驗便利，利用壽命長。
4、真空停止閥閥蓋填料室設有真空密封布局，具備自脹壓緊感化，并且密封接納高強收縮資料密封，使體系與大氣完整斷絕，具備很好的體系氣密性。
5、真空停止閥毗連情勢分法蘭、焊接兩種，驅動體例有手動、電動兩種。
該閥門合用于(yu)任務溫度≤425℃和≤550℃，任務介(jie)質(zhi)為水、蒸(zheng)汽(qi)或氛(fen)圍的管路上，作為啟閉裝(zhuang)配(pei)；特別合用于(yu)火電廠汽(qi)機冷(leng)凝和真空負壓(ya)體系(xi)，起真空斷絕(jue)密(mi)封(feng)感(gan)化。

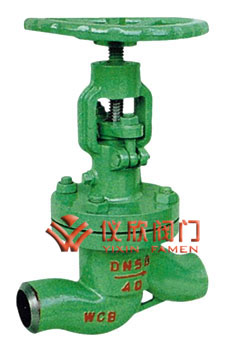

真空停止閥 真空停止閥

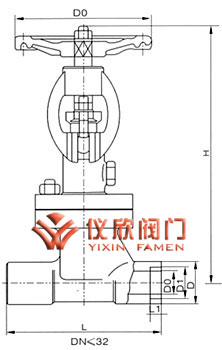

真空停止閥 真空停止閥尺寸圖

二、真空停止閥 首要機能標準

產物范例 殼體強度實驗/MPa 上密封實驗/MPa 密封實驗/MPa 合用介質 合用溫度/℃
NKJ61H-40 6.O 4.4 4.4 水、蒸汽、氛圍 ≤425
NKJ61H-64 96 7.O 7.O
NKJ61H-100 15.O 11.0 11.O
NKJ61Y-40l 6.O 4.4 4.4 水、蒸汽、氛圍 ≤550
NKJ61Y-64l 9.6 7.0 7.O
NKJ61Y-1OOI 15.O 11.O 11.O

三、真空停止閥 首要整機資料

整機稱號 閥體、閥 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件
NKJ61H-C型 25或WCB 鉻不銹 鉻不銹鋼 H：合金鋼 鋁青銅 收縮復合石墨 優良碳鋼
NKJ61Y-l型 鉻鉬鋼 20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y：硬質合金 鉻鉬鋼

四、真空停止閥 首要尺寸及分量

公稱通徑 公稱壓力 首要形狀尺寸和毗連尺寸/mm
L H D D0 D1 L1 α W
1O 4.0 130 245 36 11 18.4 1O - 120
15 130 245 36 16 22.5 1O - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37o30' 200
40 200 320 55 40 - - 37o30' 240
50 230 365 64 48 - - 37o30' 320
65 290 41O 82 66 - - 37o30' 300
80 31O 430 95 78 - - 37o30' 300
100 350 470 117 1OO - - 37o30' 350
125 400 500 143 126 - - 37o30' 350
150 480 533 167 150 - - 37o30' 400
1O 6.4 130 245 36 1O 18.4 1O - 120
15 130 245 36 15 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37o30' 200
40 200 320 55 39 - - 37o30' 240
50 230 365 64 48 - - 37o30' 320
65 290 41O 82 65 - - 37o30' 320
80 31O 430 95 76 - - 37o30' 360
100 350 470 117 98 - - 37o30' 400
125 480 500 143 123 - - 37o30' 400
150 480 533 167 148 - - 37o30' 500
1O 10.O 130 245 36 1O 18.4 1O - 120
15 130 245 36 14 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37o30' 200
40 200 320 55 38 - - 37o30' 240
50 230 355 64 48 - - 37o30' 320
65 290 41O 82 63 - - 37o30' 320
80 31O 430 95 74 - - 37o30' 360
1OO 350 470 117 97 - - 37o30' 400
125 400 500 143 123 - - 37o30' 400
150 480 533 167 148 - - 37o30' 500
注：PN4.0(40)高壓閥門經營看作PN1.0(10)、PN1.6(16)、PN2.5(25)學習壓力級常用
