300X緩閉止回閥

一、300X緩閉止回閥 概述

300X緩閉止回閥是轉配在較高樓層建設集中供暖排水標準安全體制和 其它的集中供暖排水標準安全體制的增壓泵用于出口處、解決物料倒流、水錘及水擊情景的自動化型止回閥。該閥包括自動閥、逆止閥和水錘消弭器3種作用，但是有效地不斷進步集中供暖標準安全體制的清幽靠得下性、并將緩開、速閉、緩閉消弭水錘的廚藝事理一體機化，解決開泵水錘和停泵水錘的發現。只需使用增壓泵機電工程開關按健，止回閥便可可根據增壓泵使用技術規范積極成功開關，用戶大、壓差失常小。

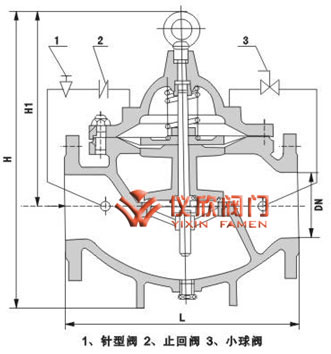

300X緩閉止回閥	300X緩閉止回閥尺寸圖

二、300X緩閉止回閥　布局特色和用處

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表構成水力節制接收體系。操縱水力主動操縱，可以使主閥獲得最好的開啟或封閉速率。避免水鍾水擊的發生，以到達緩閉消聲的結果。
本產物操縱水力獨立節制，不須要別的裝配和動力，頤養簡潔，開啟及緩閉安穩。
本系(xi)列閥門產物(wu)普遍用于高層(ceng)修(xiu)建、糊(hu)口區等(deng)供(gong)水管網體(ti)系(xi)及都會供(gong)水工(gong)程(cheng)。

三、300X緩閉止回閥　任務道理

當閥門從入口端給水時，水經由過程微型過濾器、針閥、單向閥進入主閥節制室，再顛末球閥排水至下流。因為針閥開度小于球閥開度，即主閥節制室的排水速率大于進水速率，是以節制室壓力下降，感化于主閥盤下端的入口壓力翻開主閥向下流供水。
當管道遏制(zhi)供水(shui)時，若(ruo)下流(liu)水(shui)起頭回流(liu)，一局部(bu)回流(liu)水(shui)經球閥(fa)(fa)進入主節(jie)制(zhi)室(shi)，因為單向閥(fa)(fa)感化，回流(liu)水(shui)不能從主節(jie)制(zhi)室(shi)流(liu)出，引發主節(jie)制(zhi)室(shi)逐(zhu)步(bu)升壓，徐(xu)徐(xu)封閉(bi)主閥(fa)(fa)。

四、300X緩閉止回閥　首要手藝參數

公稱壓(Mpa)	殼體實驗壓力(MPa)	密封實驗壓力(MPa)	合用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、300X緩閉止回閥　首要整機資料

整機稱號	整機資料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

六、300X緩閉止回閥　裝配表示圖

七、300X緩閉止回閥　首要尺寸

公稱通徑DN(mm)	尺寸(mm)
	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	203	210	320	137	225	168
65	216	215	330	145	270	180
80	241	220	330	178	289	210
100	292	230	410	232	375	284
125	330	245	420	286	420	310
150	356	260	420	318	450	370
200	495	280	430	413	722	463
250	622	300	450	502	769	525
300	698	320	460	600	906	625
350	787	340	470	637	1480	705
400	914	360	480	677	1027	778
450	978	360	480	677	1027	778
500	978	410	780	750	1110	690
600	1230	456	888	850	1286	785
