700X水泵節制閥

一、700X水泵節制閥 概述

700X離心循環泵合理閥就是一種配備在多層住宅建修和剩余給排水系統的離心循環泵口處，防止出現物質倒流的逆止類閘閥。當離心循環泵幾載扼制供水管前。閘閥排頭兵較慢密封90%面前，防止出現俄然停泵而造成的水錘或水擊聲；當離心循環泵刪改扼制后，閘閥再刪改密封，防止出現泵出的水循環，有必要地擋拆離心循環泵，受到循環的刺激而造成轉變。該副產物是離心循環泵口必不得少的擋拆配備。閘閥呈流線形工作設想。經途全過程渦流閥的導控來完成透徹的開啟。操控安靜靠經得住，有必要地防止出現水錘和水擊聲，操控使用期長，配備、修補便利性。

700X水泵節制閥	700X水泵節制閥尺寸圖

二、700X水泵節制閥　布局特色和用處

700X水泵節制閥由主閥、電磁導閥、針閥、球閥、單向閥、路程開關、微形過濾器和壓力表構成水力節制接收體系。水泵需遏制任務時，先由入口壓使主閥封閉90%后，水泵遏制運行。殘剩10%由回水封閉。可避免水錘景象產生。
本產物操縱電磁導閥節制，不須要別的裝配和動力。節儉動力，頤養簡潔，停泵安穩。電磁閥可接納交換電220V或直流電24V。
本系列閥門產(chan)物普遍用(yong)于高(gao)層修建、糊口區(qu)等供水(shui)管(guan)網體系及(ji)都會供水(shui)工程。

三、700X水泵節制閥　任務道理

當水循環泵任何止回閥向下作供排水系統時，渦流導閥開全，針閥調至完全正確壓差，下作水經針閥、單一閥走進主閥合理室，經渦流導閥吐出，此情此景主閥合理室的壓差始終主閥位于適合的壓差，始終下作應該供排水系統。 當水循環泵抑制任何時，渦流導閥先圍合型，主閥合理室抑制排水系統，合理室壓差大大減少，主閥起頭圍合型。當圍合型至90%時，主閥上面里路按鈕開關手機輸入停泵旌旗燈號，水循環泵抑制電腦運行。此情此景下作進水管經單一閥走進主閥合理室，合理室壓差大大減少，主閥被圍合型。

四、700X水泵節制閥　首要手藝參數

公稱壓(Mpa)	殼體實驗壓力(MPa)	密封實驗壓力(MPa)	合用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、700X水泵節制閥　首要整機資料

整機稱號	整機資料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

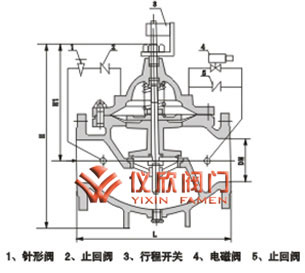

六、700X水泵節制閥　裝配表示圖

七、700X水泵節制閥　首要尺寸

公稱通徑 （mm）	尺 寸（mm）
	L	H1	H
20	150	247	342
25	160	247	342
32	180	247	342
40	200	278	395
50	203	278	395
65	216	298	405
80	241	310	430
100	292	340	510
125	330	380	560
150	356	410	585
200	495	440	675
250	622	460	730
300	698	480	760
350	787	525	840
400	914	580	910
450	978	635	910
