J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥
一、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 概述
J744X/J644X油壓機、氣動式角式快開排泥閥，是一個種由油壓機源或氣動式源作遵守的角型進行類蝶閥。只要成排裝制在沉定池底外側墻，用作取消池底沉淀的泥砂和臟污。該閥油壓機缸之柱塞為L形皮碗，填料密封隔絕墊卡能好，抗造抗造，蝶閥填料密封隔絕墊副亦生橡膠填料密封隔絕墊，無透漏。還可通過整個過程電動四輪二位四通回轉電磁振動器閥搞定中短途吃妻上癮。調控方便快捷，從容靠受得了。
 |
 |

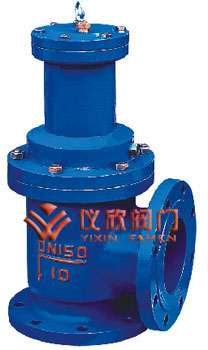

J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 |

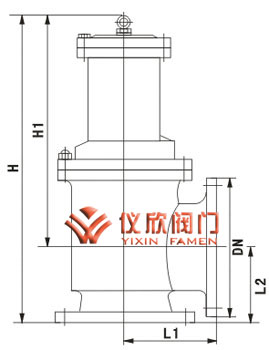

J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥尺寸圖 |
二、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 首要整機資料
| 整機稱號 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
| 資料 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
球墨鑄鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |
三、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 首要手藝參數
| 公稱壓力(MPa) |
實驗壓力(MPa) |
液壓缸
任務介質 |
合用溫度 |
合用介質 |
| 殼體 |
密封 |
| 1.0 |
1.5 |
1.1 |
凈水、氣 |
≤80℃ |
水、污水 |
| 1.6 |
2.4 |
1.76 |
四、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 首要毗連尺寸
公稱通徑
(mm) |
尺寸(mm) |
接收羅紋G |
| H |
L1 |
L2 |
| 80 |
480 |
135 |
125 |
1/2〞 |
| 100 |
500 |
145 |
125 |
1/2〞 |
| 150 |
620 |
175 |
145 |
1/2〞 |
| 200 |
735 |
225 |
185 |
1/2〞 |
| 250 |
805 |
260 |
205 |
1/2〞 |
| 300 |
940 |
280 |
245 |
3/4〞 |
| 350 |
1100 |
305 |
270 |
3/4〞 |
| 400 |
1200 |
340 |
310 |
1〞 |
