對夾起落式止回閥

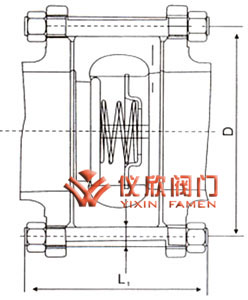

一、對夾起落式止回閥 布局及尺寸

對夾起伏式止回閥由閥體、閥瓣、大彈簧等包含，情況或垂線裝放置線路保障體系，減少導電介質倒流，有著功能分區短、比熱容小、產品輕；閥瓣半封閉極速，水錘學習壓力小；流道暢達，氣流發展阻力小；強化措施舒筋活絡，密封帶后能好。
對夾起落式止回閥 對夾起落式止回閥
對夾起落式止回閥 對夾起落式止回閥

二、對夾起落式止回閥 首要手藝參數

型號 公稱通徑 實驗壓力 任務溫度 合用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等侵蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣

三、對夾起落式止回閥 首要整機資料

型號 閥門 閥瓣 彈簧
H71H-16Q H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

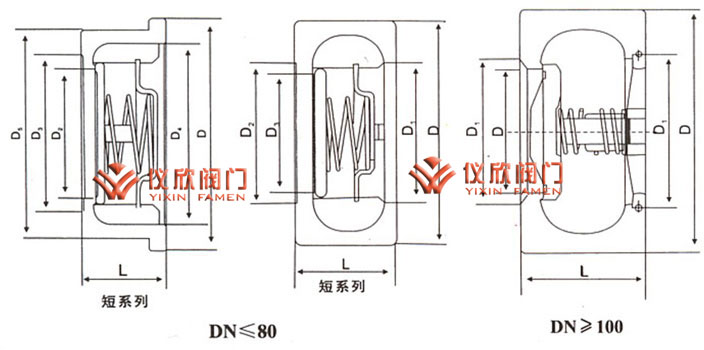

四、對夾起落式止回閥 首要形狀尺寸

對夾起落式止回閥
公稱通徑 L D 公稱通徑 L D
1.6 2.5 4.0 1.6 2.5 4.0
15 25 48 48 48 80 71 140 140 140
20 31.5 58 58 58 100 80 160 165 165
25 35.5 68 68 68 125 110 190 195 195
32 40 80 80 870 150 125 215 225 225
40 45 90 90 90 200 160 270 285 390
50 56 105 105 105 250 200 330 340 350
65 63 125 125 125 300 250 385 400 415
法蘭片毗連外形尺寸：鐵質電動銅閥按GB4216.4(5)-84制約,鋁制電動銅閥按GB/T9113.1-2000制約。
