獨立式流量調理閥

一、獨立式流量調理閥 概述

V130D05T/V131D05 獨立式流量調理閥，由一個帶有設定流量的節制閥門和履行器構成。合用于非侵蝕性的液體，在體系管道中的流量節制。
首要特色以下：
1、 具備壓力均衡功效，活絡度高
2、 低樂音，機能靠得住，免于保護
3、 接納規范模塊化設想
4、 經由過程節省閥按規范圖調理流量，便利快速。
5、 經由過(guo)程(cheng)組合件，能夠停(ting)止多項組合節制

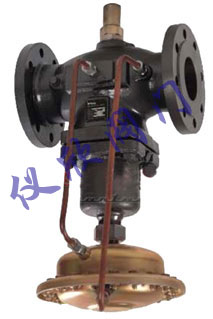

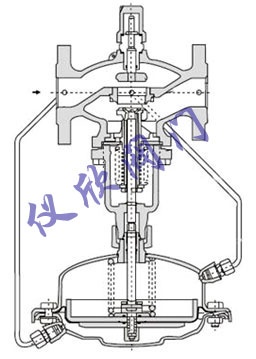

獨立式流量調理閥	獨立式流量調理閥布局圖

二、獨立式流量調理閥 機能參數

公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公稱壓力：PN1.6、4.0MPa
法蘭規范：ANSI、JIS、DIN、GB、JB（特別可按用戶供給）
閥體資料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯資料：硬密封--不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封--不銹鋼鑲嵌橡膠圈
壓力均(jun)衡(heng)：不銹(xiu)鋼漣漪管（DN15～125）、均(jun)衡(heng)膜片（DN150～250）

三、獨立式流量調理閥 履行器

有用面積? (cm2)	250	630
節省器壓差(MPa)	0.02；0.05
許可高低膜室之間最大壓差(MPa)	0.4	0.15
材?? 料	膜蓋：鋼板鍍鋅；???????? 膜片：EPDM或FKM夾纖維
節制管線、討論	銅管或鋼管10×1；?????? 卡套式討論：R1/4〞

四、獨立式流量調理閥 首要手藝參數

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額外流量系數Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
公稱壓力MPa		1.6；4.0
有用壓力下最大流量（m3/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
樂音權衡系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高任務溫度 ℃		≤140
		硬密封配斷絕罐≤200										配斷絕罐 加長件≤200
壓力均衡元件		漣漪管										轉動膜片
法蘭規范		ANSI、JIS、DIN、GB、JB(特別可按用戶供給)
閥體材質		鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質		不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高任務壓力		公稱壓力(注重△Pmax及任務壓力與任務溫度的干系)

五、獨立式流量調理閥 機能目標

節制精度		±5％
許可泄露量（在劃定實驗前提下）	軟密封	4×10-4額外容量
	硬密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

六、獨立式流量調理閥 許可壓差

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
最大許可壓差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0

七、獨立式流量調理閥 形狀尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	121	212	238	238	240	240	275	275	380	380	295	325	372
φR mm	263										380
H mm	150										520
約重（kg）	21	23	24	27	31	36	47	55	74	93	118	178	261
