D941W電動透風蝶閥
一、D941W電動透風蝶閥 概述
電動透風蝶閥合用于兩位堵截的場所。閥與履行機構的毗毗連納直連體例，電動履行機構不必配伺服縮小器，輸出220VAC電源便可節制運行。電動透風蝶閥蝶閥接納鋼板焊接制作，具備布局尺寸短，分量輕，裝配便利等特色。該閥驅動力矩小，啟閉矯捷，操縱便利。閥體上設置油密封擋圈，密封副之間無可見空隙，泄露率小。電動透風蝶閥蝶板與閥體間的收縮空隙大，能有用避免因熱漲冷縮形成的卡死景象。電動透風蝶閥可裝備多(duo)種驅動(dong)(dong)裝配(pei)，如手動(dong)(dong)裝配(pei)、蝸輪傳動(dong)(dong)裝配(pei)、氣動(dong)(dong)裝配(pei)、電動(dong)(dong)裝配(pei)。透風(feng)蝶(die)閥普遍用于治金(jin)、師化、電力、建材、礦山等(deng)產業管線，對介質氣體氣節制或(huo)調理感化。
 |
 |

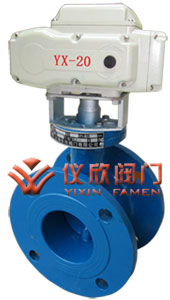

D941W電動透風蝶閥 |

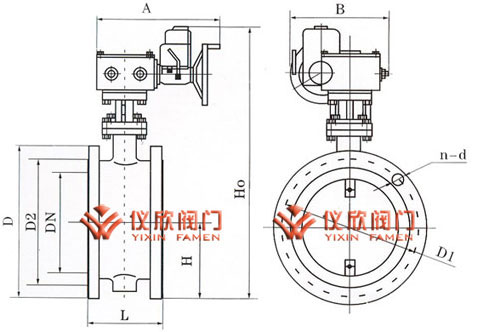

D941W電動透風蝶閥尺寸圖 |
二、D941W電動透風蝶閥 機能參數
| 公稱壓力（MPa) |
0.05MPa |
介質溫度 |
-30℃～-350℃ |
| 強度實驗 |
0.1MPa |
合用介質 |
冷熱風、煙氣 |
| 介質流速 |
25m/s |
泄露率 |
3% |
三、D941W電動透風蝶閥 首要整機資料
| 整機稱號 |
閥體 |
閥板 |
閥軸 |
| 資料 |
碳鋼 |
碳鋼 |
碳鋼、不銹鋼 |
四、D941W電動透風蝶閥 首要形狀毗連尺寸
| DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
| 300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
| 350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
| 400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
| 450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
| 500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
| 600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
| 700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
| 800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
| 900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
| 1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
| 1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
| 1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
| 1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
| 1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
| 1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
| 1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
| 1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
| 1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
| 1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
| 2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
| 2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
| 2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
| 2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
| 2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
| 3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
| 3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
| 3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
| 3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
| 3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
| 4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
