一、電動角式單座調理閥　概述

ZDSJ型電動角式單座調理閥接納頂導向布局，由PS系列和3810系列直路程電動履行機構和低流阻角式單座閥構成。該閥具備布局松散、分量輕、舉措活絡、流體通道呈流線型、壓降喪失小、閥容量大、流量特征切確、拆裝便利等優先。
電動角式單座調理閥是(shi)針對調理閥(fa)(fa)在高(gao)壓(ya)或(huo)高(gao)壓(ya)差(cha)、有嚴(yan)峻汽蝕(shi)(shi)、沖(chong)蝕(shi)(shi)的(de)(de)嚴(yan)格(ge)工況前(qian)提下壽(shou)命短(duan)、閥(fa)(fa)桿易斷裂、襯套易零落嚴(yan)峻題目研制(zhi)開辟的(de)(de)產(chan)物(wu)。它接納(na)多級節省情勢來攤派壓(ya)差(cha)，削減(jian)了氣蝕(shi)(shi)、沖(chong)蝕(shi)(shi)、撓(nao)流(liu)(liu)粉(fen)碎(sui)，大(da)(da)大(da)(da)進步(bu)了調理閥(fa)(fa)的(de)(de)利用(yong)壽(shou)命，出格(ge)是(shi)用(yong)在尿素體(ti)系中比通俗高(gao)壓(ya)閥(fa)(fa)壽(shou)命進步(bu)2-3倍。閥(fa)(fa)體(ti)為直(zhi)角形，閥(fa)(fa)芯為單導向(xiang)布局，閥(fa)(fa)體(ti)流(liu)(liu)路簡略，阻力小，出格(ge)合用(yong)于(yu)高(gao)粘度(du)，含(han)有懸(xuan)浮物(wu)和顆粒狀介質流(liu)(liu)體(ti)的(de)(de)調理，可防止結焦、粘結、梗塞。

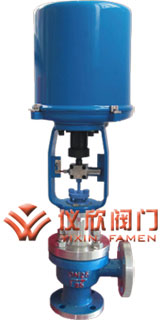

電動角式單座調理閥（WCB材質）	電動角式單座調理閥（A105材質）

二、電動角式單座調理閥　首要手藝參數

公稱通徑(mm)	6			10					15					25
閥座直徑(mm)	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑(mm)	32			40		50		65		80		100		125		150		200
閥座直徑(mm)	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調規模	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	1.6、4.0、6.4、10、16、22、32MPa
閥芯情勢	套筒導向單座柱塞型閥芯
流量特征	直線
感化情勢	電開式、電關式
任務溫度	通俗型-40～230℃；散熱片型230～450℃，特別定貨450～600℃
法蘭規范	合適JB/T2769-92規范、可按ANSI、JIS、DIN 等定貨出產
節制旌旗燈號	4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配履行機構有關)
電 源	S220V.AC, 50HZ; 380V.AC ,50HZ (與所配履行機構有關)

三、電動角式單座調理閥 首要手藝機能目標

泄 漏 率： IV 級， 小于額外流量的10-4
回 差 ： 配3810L 履行機構為2.0%； 配PSL履行機構為 1.0%
根基偏差： 配3810L履行機構為±2.5%； 配PSL履行機構為±1.0%
注：測試(shi)利用的填料為規范聚四氟乙烯填料。

四、電動角式單座調理閥 許可壓差

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
履行機構		許可壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

五、電動角式單座調理閥 首要整機資料

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

六、電動角式單座調理閥 形狀尺寸

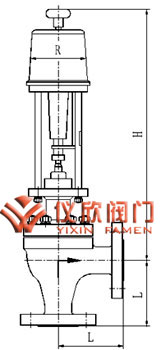

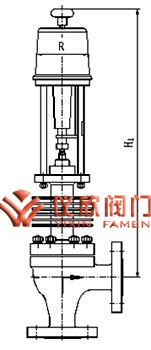

電動角式單座調理閥尺寸圖（通俗型）	電動角式單座尺寸圖（低溫型）

公通徑(mm)			20	25	32	40	50	65	80	100	125	150	200
L1(mm)			98	105	105	120	135	190	225	270	315	367
L2(mm)	PN1.6MPa		85	95	115	115	130	145	155	175	200	240	300
	PN4.0MPa		85	95	115	115	130	145	155	175	200	240	300
	PN6.4MPa		100	115	130	130	150	170	190	215	250	275	325
配PSL	H(mm)	通俗型	753	761	789	778	793	819	858	893	921	951	956
		散熱片型	883	891	919	908	923	892	1021	1056	1120	1150	1156
	D(mm)		176
	分量(KG)		13.5	22.5	25.5		29.5	50	60	78	119	157	255
配381L	H(mm)	通俗型	516	542	552		688	744	783	818	976	1006	1036
		散熱片型	646	654	682		818	907	946	981	1175	1205	1235
	D(mm)		225								310
	分量(KG)		21	30	33	41	45	65	75	93	172	210	308
