Z941電動法蘭閘閥

一、Z941電動法蘭閘閥 首要用處

高校壓法蘭盤毗連的閘閥共用于公稱經濟壓力PN1.6～16.0MPa,神器任務溫度表≤-29℃～550℃的酒精燃料、化工類、水利、能量發電站幾大類體系中的壓縮空氣管上，斷開或撥通壓縮空氣管有機溶劑。共用有機溶劑為：水、柴油、水蒸汽、及酸、堿、氨、尿素溶液、含硫自燃氣等。調控體例有：手動、齒輪軸齒輪變速箱、直流電動、氣動式等。

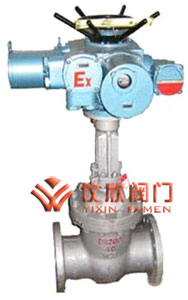

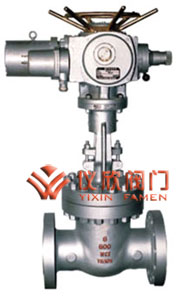

Z941電動法蘭閘閥	Z941電動防爆法蘭閘閥

二、Z941電動法蘭閘閥 利用規范

設想與制作		GB/T12234
毗連端尺寸	布局長度	GB/T12221
	法蘭尺寸	JB79
查驗與實驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標 志		GB/T12220
供 貨		JB/T7928

三、Z941電動法蘭閘閥 布局與特色

1、選材講求，合適國際外相干規范，資料的周全品質高。
2、合適國際外進步前輩規范的請求，密封靠得住、機能杰出、外型雅觀。
3、密封副配對進步前輩公道，閘板和閥座的密封面接納差別硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封靠得住、硬度高、耐磨、耐低溫、耐侵蝕、抗擦傷機能好、壽命長。
4、閥桿經調質及外表氮化處置，有杰出的抗侵蝕性、抗擦傷性和耐磨性。
5、接納楔式彈性閘板布局，中大口徑設置推力軸承，摩擦力小，并配有撞擊手動，啟閉輕松自若。
6、可接納各類配管法蘭規范及(ji)法蘭密封(feng)面情勢(shi)，知(zhi)足各類工程須要及(ji)用戶請求。

四、Z941電動法蘭閘閥 首要整機資料及首要用處

閥體	閥蓋	閥板	閥座	閥桿	填料	合用介質	合用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

五、Z941電動閘閥 首要形狀尺寸、毗連尺寸及品質

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	規范值									參考值			電裝型號
		L	D	D1	D2	D6	b	f	f1	n-φd	L1	H	品質(kg)
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
