氣動透風蝶閥

一、氣動透風蝶閥 概述

儀欣公司出產的氣動透風蝶閥接納鋼板焊接制作，具備布局尺寸短，分量(liang)輕(qing)，裝置便(bian)(bian)利、流阻(zu)小、暢(chang)通(tong)量(liang)大(da)，避免(mian)低溫(wen)收縮的(de)影響，操縱(zong)簡(jian)便(bian)(bian)。蝶板與閥(fa)(fa)體間的(de)收縮空隙大(da)，能有用避免(mian)因熱漲冷縮形(xing)成(cheng)的(de)卡死景象。氣動透(tou)風蝶閥(fa)(fa)是一種非密閉型蝶閥(fa)(fa)，普遍用于治金(jin)、師化(hua)、電力、建材、礦(kuang)山等產(chan)業管線，對介(jie)質氣體氣節制或調(diao)理感化(hua)。

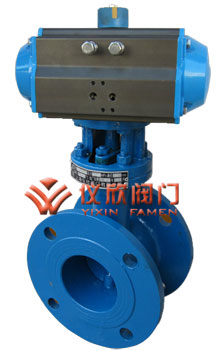

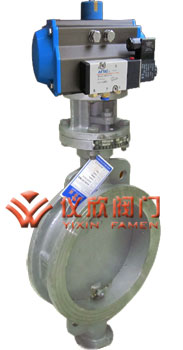

氣動法蘭透風蝶閥	氣動對夾透風蝶閥

二、氣動透風蝶閥 首要參數

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度實驗	0.1MPa	合用介質	冷熱風、煙氣
介質流速	25m/s	泄露率	3%

三、氣動透風蝶閥 首要整機資料

整機稱號	閥體	閥板	閥軸
資料	碳鋼	碳鋼	碳鋼、不銹鋼

四、氣動透風蝶閥 首要形狀尺寸

DN	D	D2	L	L1	L2	n-Фd	b
300	405	370	120	716	220	82	10
350	455	420	140	786	240	84	10
400	505	470	140	924	270	128	10
450	570	530	160	999	295	128	10
500	620	580	160	1079	325	128	10
600	720	680	180	1140	380	168	12
700	820	780	180	1240	430	168	12
800	920	880	200	1350	490	168	12
900	1040	990	200	1450	540	168	14
1000	1140	1090	220	1550	590	208	14
1100	1240	1190	220	1800	640	208	14
1200	1340	1290	240	1900	690	208	14
1300	1440	1390	240	2020	760	208	16
1400	1540	1490	260	2120	810	248	16
1500	1640	1590	260	2220	860	248	16
1600	1740	1690	280	2390	980	248	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18
2600	2760	2700	380	3526	1496	40-26	18
2800	2960	2900	400	3726	1596	40-26	18
3000	3190	3110	400	4098	1698	44-30	18
3200	3390	3310	440	4338	1798	44-30	20
3400	3590	3510	440	4578	1898	48-30	20
3600	3790	3710	480	4780	1998	48-30	20
3800	4000	3910	480	5000	2098	52-30	22
4000	4210	4120	520	5200	2210	52-30	22
