Z960Y低溫高壓電站閘閥

一、Z960Y低溫高壓電站閘閥 產物援用標準

● 制作與驗收手藝前提按日本火力發電用閥門標準E101和JB/T3595-93的劃定；
● 布局長度按E101的劃定或按用戶供給尺寸
● 焊接坡口接電力產業辦理標(biao)準78DG的劃定或按用戶供(gong)給尺寸。

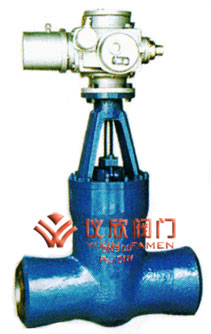

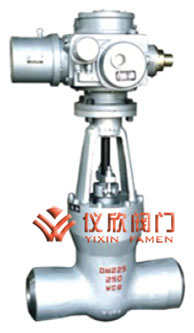

Z960Y低溫高壓電站閘閥 Z960Y低溫高壓電站閘閥
Z960Y低溫高壓電站閘閥 Z960Y低溫高壓電站閘閥

二、Z960Y低溫高壓電站閘閥 首要整機資料

整機稱號 資料商標
閥體 WCB WC6 WC9
閥板 WCB WC6 WC9
閥蓋 25 12Cr1Mo1VA
閥桿 1Cr17Ni2 20Cr1Mo1VA
閥座 25 12Cr1Mo1VA
密封環 S軟鋼(加強柔性石墨) S軟鋼 F軟鋼
填料 加強柔性石墨
支架Yoke WCB WCB或WC6
閥桿螺母 45(ZCuZn25A16Fe3Mn3)
四開環 1Cr13 20Cr1MoVA

三、Z960Y低溫高壓電站閘閥 機能標準

產物型號
公稱壓力PN(MPa)		 嘗試壓力(MPa) 任務壓力(MPa) 任務溫度(℃) 合用介質
強度嘗試 密封嘗試/上密封嘗試
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽
Z960Y-P54170 - 48.0 36.0 P5417 ≤540

四、Z960Y低溫高壓電站閘閥 首要形狀尺寸

Z960Y低溫高壓電站閘閥 Z960Y低溫高壓電站閘閥
公稱通徑DN 首要形狀尺寸和毗連尺寸(mm) 電動裝配 分量(kg)
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764   DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715   DZWC-4 5591
