電動調理閥

硬密封對焊蝶閥

一、硬密封對焊蝶閥 概述及特色

本蝶閥合用于低溫、高壓、防火、保溫等管道上作啟閉或調理介質之用。其首要特色以下：1、布局松散、體積小、分量輕、操縱矯捷、利用便利；2、接納三維偏疼彈性或多條理硬密封布局，其密封機能靠得住到達零泄露； 3、此閥沒法蘭，對管道和保溫包扎帶來很大便利和雅觀；4、具備耐低溫、高壓、耐侵蝕、耐磨損等特色。
傳(chuan)(chuan)動(dong)型式:蝸輪傳(chuan)(chuan)動(dong)、氣動(dong)傳(chuan)(chuan)動(dong)、電動(dong)傳(chuan)(chuan)動(dong)。

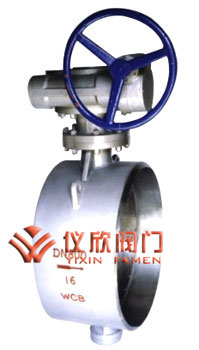

硬密封對焊蝶閥 硬密封對焊蝶閥

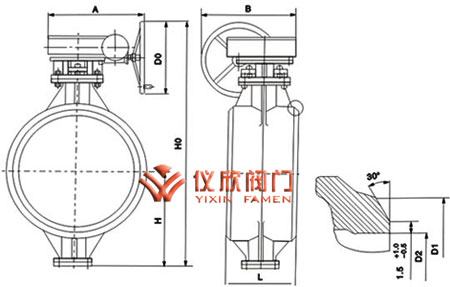

硬密封對焊蝶閥 硬密封對焊蝶閥尺寸圖

二、硬密封對焊蝶閥 接納規范

焊接尺寸：GB1224;ANSI B16.25; DIN2559
布局長度：GB/T12221-1989;API609
壓力實(shi)驗：GB/T13927-1992;API598

三、硬密封對焊蝶閥 首要手藝參數

公稱通徑DN（mm） DN（100～1200）mm、in4-48
公稱壓力PN（MPa） 強度實驗（1.5×PN）密封實驗（1.1×PN）
合用溫度 碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
合用介質 水、熱水、蒸汽、油品
焊接規范 GB12224、ANSI B16.25、DIN2559
壓力品級 ANSI 150LB磅級/PN25
驅動情勢 蝸輪傳動、氣動、電動

四、硬密封對焊蝶閥 首要整機資料

閥體 碳鋼、不銹鋼、鉻鉬鋼
蝶板 碳鋼、合金鋼、鉻鉬鋼
閥座 不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、特別資料
填料 柔性石墨

五、D（3/6/9）63H-10/16/25/40C、P、R硬密封對焊蝶閥毗連尺寸

公稱壓力 PN1.6
通徑 形狀尺寸（參考值） 參考分量（kg）
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 27
100 4 190 110 96 100 375 180 200 34
125 5 200 135 121 113 401 180 200 41
150 6 210 161 146 130 450 270 280 43
200 8 230 222 202 205 545 400 425 81
250 10 250 278 254 235 630 400 425 102
300 12 270 330 303 275 715 450 560 132
350 14 290 382 351 309 817 450 560 164
400 16 310 432 398 346 923 535 580 193
450 18 330 484 450 932 1059 535 580 238
500 20 350 535 501 427 1126 535 580 302
600 24 390 636 602 509 1369 570 660 457
700 28 430 726 692 572 1492 750 550 810
800 32 470 826 792 638 1622 750 550 1093
900 36 510 926 892 700 1924 750 550 1410
1000 40 550 1028 992 765 2054 900 750 1870
1200 48 630 1228 1192 860 2259 1000 925 2082
1400 56 710 1428 1392 986 2610 1000 925 2850
1600 64 790 1628 1592 1106 2856 1000 925 4235
1800 72 870 1828 1792 1226 3121 1100 980 5346
2000 80 950 2028 1992 1345 3385 1100 980 7328
公稱壓力 PN2.5
通徑 形狀尺寸（參考值） 參考分量（kg）
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 38
100 4 190 110 96 106 387 180 200 40
125 5 200 135 121 122 413 180 200 60
150 6 210 161 146 136 459 270 280 65
200 8 230 222 202 215 585 400 425 85
250 10 250 278 254 247 649 400 425 135
300 12 270 330 303 288 771 450 560 175
350 14 290 382 351 333 929 450 560 195
400 16 310 432 398 359 993 535 580 295
450 18 330 484 450 405 1053 535 580 350
500 20 350 535 501 444 1245 535 580 510
600 24 390 636 602 521 1750 570 660 625
700 28 430 726 692 586 1519 750 550 925
800 32 470 826 792 659 1659 750 550 1260
900 36 510 926 892 720 1829 750 550 1790
1000 40 550 1028 992 780 1949 900 750 1940
1200 48 630 1228 1192 889 2243 1000 925 2810
1400 56 710 1428 1392 1000 2462 1000 925 3500
公稱壓 PN4.0
通徑 形狀尺寸（參考值） 參考分量（kg）
毫米 英寸 L D d H H1 A B
80 3 180 90 78 108 430 180 200 39
100 4 190 110 96 108 392 180 200 50
125 5 200 135 120 120 414 180 200 75
150 6 210 161 145 135 494 270 280 100
200 8 230 222 200 202 578 400 425 135
250 10 250 278 252 235 673 400 425 190
300 12 270 330 301 280 793 450 560 240
350 14 290 382 351 315 921 450 560 320
400 16 310 432 398 355 1021 535 580 450
450 18 330 484 448 370 1143 535 580 500
500 20 350 535 495 420 1192 535 580 560
600 24 390 636 595 490 1327 570 660 720
