軟密封對夾蝶閥

一、軟密封對夾蝶閥概述

　我新公司開發的軟密封蓋隔絕斜線對夾式碟閥，雙偏疼電動蝶閥法蘭式碟閥布局合理松懈，90°倒轉展轉控制開關快速，密封蓋隔絕靠受得了，采取質保期長，被普遍性使用污水廠、水泥廠、軋鋼廠、制漿、化工廠、餐飲等管理體系供雨排中，作調理改善和開始采取。

二、軟密封對夾蝶閥 用處及特色

該代謝物由膠封口電動蝶閥和高碳鋼或不銹鋼管閥板、閥桿根據。同用于溫度表≤80～120℃如吃食、制藥、礦業、汽油、魅力、輕紡、制漿等給泄水、乙炔氣通道上添改善國內流量和截流物料的影響。其重在上海特點為: 1、思路新奇、公正無私、的布置怪誕，參量輕，啟閉閥迅敏。 2、操轉矩小，支配方便快捷，省心呢工致。 3、能其它國際地位安裝，維修服務方便快捷。 4、封口件能改換，封口機可靠得下順利到達交叉封口零泄漏。 5、封口信息耐退化、耐弱浸蝕，用質保期長等上海特點。

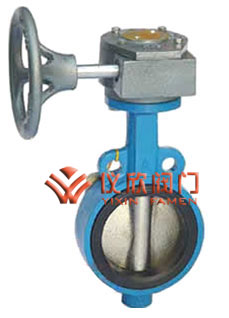

D71X軟密封對夾蝶	D371X軟密封對夾蝶

三、軟密封對夾蝶閥 接納規范

總體目標規則：GB/T2238-1989 活套法蘭毗連長寬比：GB/T9113.1-2000;GB/T9115.1-2000;JB78 布置長寬：GB/T12221-1989 阻力實踐：GB/T13927-1992;JB/T9092-1999

四、軟密封對夾蝶閥 首要手藝參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
實驗壓力	強度實驗	0.9	1.5	2.4
	密封實驗	0.66	1.1	1.76
	氣密封實驗	0.6	0.6	0.6
合用介質	氛圍、水、污水、蒸氣、煤氣、油品等。
驅動情勢	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

五、軟密封對夾蝶閥 閥體及密封資料

整機稱號	資料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特別資料
密封圈	各類橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

六、軟密封對夾蝶閥 密封資料選用和合用溫度

資料種類	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	自然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
合用任務溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、D71X軟密封對夾蝶閥 系列形狀尺寸

公稱通徑		布局長度(規范值)	形狀尺寸(參考值)				毗連尺寸(規范值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

八、D371X軟密封對夾蝶閥 系列形狀尺寸

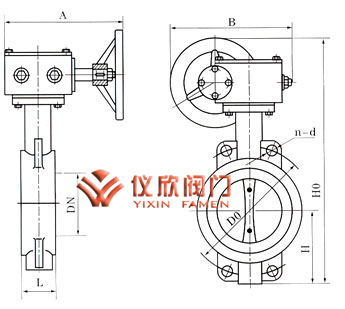

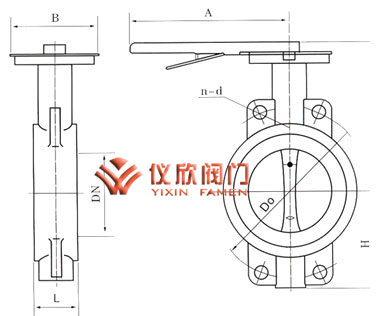

D71X軟密封對夾蝶閥尺寸圖	D371X軟密封對夾蝶尺寸圖

公稱通徑		布局長度 (規范值)	形狀尺寸 (參考值)				毗連尺寸(規范值)						參考 分量
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d	KG
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18	7
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18	8
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18	8.5
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18	10
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18	11.4
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22	14
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22	30
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26	38
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26	49
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26	82
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30	107
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30	120
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33	158
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36	308
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36	410
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39	500
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39	595
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42	680
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48	733
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48	970
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56	1130
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62
