電動調理閥

三偏疼多條理硬密封對夾蝶閥

一、三偏疼多條理硬密封對夾蝶閥 概述

三偏疼多條理硬密封蝶閥系列產物，系長壽命、節能型蝶閥。其布局接納三維編心道理設想，閥座接納硬軟密封兼容的多條理布局，加工高深，工藝進步前輩。本產物由閥 體、蝶板、多條理閥座、閥桿、傳動機構等首要部件構成。是以被普遍地利用到冶金、電力、煤油、化工、氛圍、煤氣、可燃氣體和給排水等侵蝕性介質的管道上。
因為本產物蝶閥接納的是三維偏疼道理設想，使密封面的空間活動軌跡到達抱負化，密封面彼此之間無摩擦、無干與、加上密封資料挑選適當，從而使蝶閥的密封性、耐侵蝕性、耐低溫性和耐磨性等獲得了靠得住的保障。其首要特色以下：
1、開啟力矩小，矯捷便利(li)，省力節(jie)能。 2、三維編心布局(ju)，使蝶板越關越緊，其密(mi)封機能靠得住，到達無泄露。 3、耐(nai)高壓、耐(nai)侵蝕、耐(nai)磨損、利(li)用壽命長(chang)等。

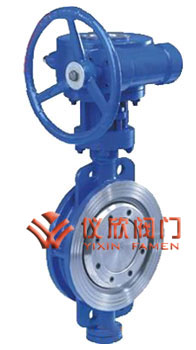

三偏疼多條理硬密封對夾蝶閥 三偏疼多條理硬密封對夾蝶閥

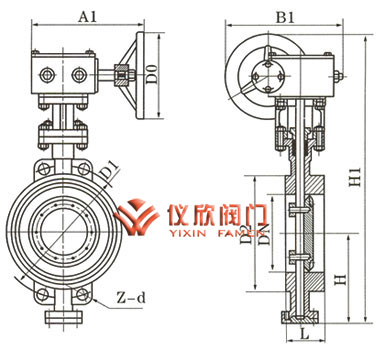

三偏疼多條理硬密封對夾蝶閥 三偏疼多條理硬密封對夾蝶閥尺寸圖

二、三偏疼多條理硬密封對夾蝶閥 接納規范

想法國家標準 :GB/T12238-1989；JB/T8527-1997 法蘭盤毗連長寬: GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 規劃總長:GB/T12221-1989 阻力實踐:GB/T13927-1992；JB/T9092-1999

三、三偏疼多條理硬密封對夾蝶閥 首要手藝參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
實驗壓力 強度實驗 0.9 1.5 2.4 3.75 6.0
密封實驗 0.66 1.1 1.76 2.75 4.4
氣密封實驗 0.6 0.6 0.6 0.6 0.6
合用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
合用介質 氛圍、水、蒸氣、煤氣、油品和酸、堿、鹽帶有弱侵蝕性介質等
驅動情勢 蝸桿蝸輪傳動、氣傳動、電傳動

四、三偏疼多條理硬密封對夾蝶閥 首要整機材質

整機稱號 資料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐低溫石棉板組分解多條理
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨

五、三偏疼多條理硬密封對夾蝶閥 首要形狀尺寸

公稱通徑 長度 規范值 形狀尺寸 （參考值） 毗連尺寸 (規范值) 分量 (kg)
H Dd373H Dd673H Dd973H PN1.6MPa PN2.5MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13
80 3 64 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 76 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29
200 8 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 127 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
1400 56 279 870 2450 1000 925       2886     1590 36-48 1640 36-62 1900
1600 64 318 1000 2730 1000 925       3156     1820 40-56 1860 40-62 2900
1800 72 356 1110 3020 1100 980       3421     2020 44-56 2070 44-70 4000
2000 80 406 1250 3270 1100 980       3685     2230 48-62 2300 48-70 5300
