透風蝶閥

一、透風蝶閥 概述

D341W通風電動四輪電動四輪電動四輪閥門使用鋁合金板焊接加工制成，具備格局長寬高短，凈重輕，搭配社區體驗店等特色化。TD41W手柄操控通風電動四輪電動四輪電動四輪閥門推動扭矩小，開啟閉合矯捷，操控社區體驗店。閥體上設備有封好圈擋圈，封好圈副相互不可見間隙，流露率小。蝶板與閥體間的膨脹間隙大，能 有效的避開因熱膨脹成型的卡死狀況。TD41W手柄操控通風電動四輪電動四輪電動四輪閥門可極品裝備種推動搭配，如速騰自動檔搭配，鍋輪齒輪傳動搭配，開啟搭配，電動四輪搭配。通風電動四輪電動四輪電動四輪閥門大部分主要用于有色金屬、石油、供用電、家居建材、選礦廠等產業群管網，對媒質氣物起放肆或改善影響。

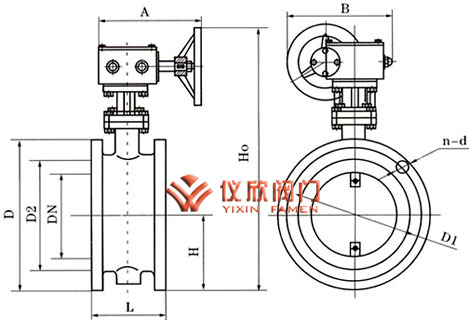

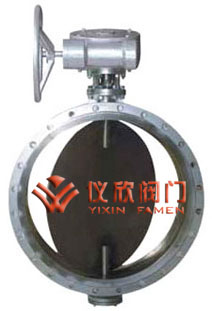

透風蝶閥	透風蝶閥尺寸圖

二、透風蝶閥 首要手藝參數

公稱壓力	0.05MPa	介質溫度	-30℃～350℃
強度實驗	0.1MPa	合用介質	冷熱風，煙氣
介質流速	25m/s	泄露率	3％

四、透風蝶閥 首要整機資料

整機稱號	閥體	蝶板	閥油
資料	炭鋼	炭鋼	炭鋼、不銹鋼

五、透風蝶閥 首要形狀尺寸

DN	D	D1	L	L1	n-Фd	b	H1
150	240	210	100	377	8-12	8	250
200	290	260	100	426	8-12	8	250
250	345	310	120	485	8-12	10	350
300	405	370	120	539	8-14	10	350
350	455	420	140	539	12-18	10	350
400	505	470	140	652	12-18	10	450
450	570	530	160	781	16-18	10	450
500	620	580	160	835	16-18	10	450
600	720	680	180	946	16-18	12	550
700	820	780	180	1044	16-18	12	550
800	920	880	200	1159	16-18	12	550
