衛生蝶閥

一、衛生蝶閥 概述

干凈公共衛生級高壓閥門使用管箍式、圓羅紋式毗連，滿足布局圖簡概、外殼雅觀、裝拆極速，電開關攻速，調控矯捷，氣流的阻力小，采用恬靜靠得下等特點。代替蝶閥法蘭，管羅紋、方形羅紋等著國民俗的毗連體例主產地生的差錯謬誤。可之間常見履行合同學校。 全數鋁件使用防酸不銹鋼板素材，密封墊件使用水果硅產品或聚四氟丁二烯素材，適當水果干凈公共衛生正規。常見配伍于水果、釀酒、軟飲料、乳原料、邃密化工類藥業有限公司及生物學建筑工程等浩繁行業中。 尺寸規格：DN20-150，1″-6″ 國家標準：DIN、SMS、ISO 的材料：SUS304、SUS316L

二、衛生蝶閥 首要形狀尺寸

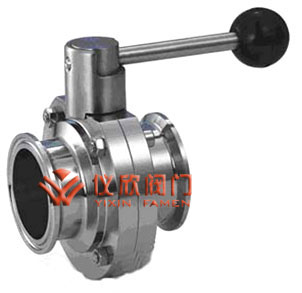

衛生蝶閥	衛生蝶閥尺寸圖

規格（ISO）	A	B	D	L	H	Kg
20	66	78	50.5	130	82	1.35
25	66	78	50.5	130	82	1.35
32	66	78	50.5	130	82	1.2
38	70	86	50.5	130	86	1.3
51	76	102	64	140	96	1.85
63	98	115	77.5	150	103	2.25
76	98	128	91	150	110	2.6
89	102	139	106	170	116	3.0
102	106	154	119	170	122	3.6
108	106	159	119	170	126	3.6
133	140	185	145	190	138	6.5
159	260	215	172	190	153	11
