消防旌旗燈號蝶閥
一、消防旌旗燈號蝶閥 概述
XD373系列表蝸輪傳動裝置對夾式偏疼達到旌旗燈號碟閥其構想進行偏疼蝶板，軸端設計軸承組織 與按鈕旌旗燈號作戰，能要用提供管道調節閥 開放與敞開式的旌旗燈號，并能放入毗連聲光電新具體具體措施具體具體措施、提供聲與光的旌旗燈號，普通的使用在為達到新具體具體措施具體具體措施生活設施所有。呈現出管道調節閥 按鈕壯況，遵循正確性、模糊不清、靠經得住的的反應出達到工作體系中中的責任壯況，所以通常、數百名的合使用在達到工作體系中中。
 |
 |

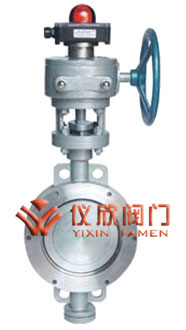

消防旌旗燈號蝶閥 |

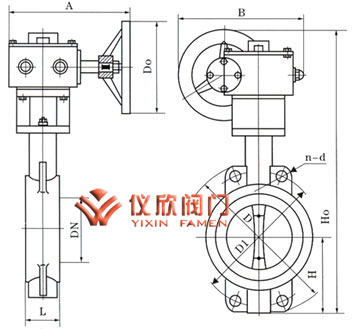

消防旌旗燈號蝶閥尺寸圖 |
二、消防旌旗燈號蝶閥 首要手藝參數
| 公稱通經 |
DN(mm) |
50-200 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 實驗壓力 |
強度實驗 |
0.9 |
1.5 |
2.4 |
| 密封實驗 |
0.66 |
1.1 |
1.76 |
| 合用介質 |
水、海水、油品等≤125℃ |
| 合用溫度 |
三、消防旌旗燈號蝶閥 首要零部件資料
| 序號 |
整機稱號 |
材質 |
序號 |
整機稱號 |
材質 |
| 1 |
閥體 |
球鐵、鑄鋼 |
7 |
密封圈 |
NBR。EPDM |
| 2 |
閥軸 |
SUS410/SUS316 |
8 |
圓墊片 |
SUS316/黃銅 |
| 3 |
蝶板 |
球鐵噴塑、不銹鋼 |
9 |
對開環 |
SUS316/黃銅 |
| 4 |
閥座 |
EPDM，PTEE |
10 |
擋圈 |
彈簧鋼 |
| 5 |
襯套 |
青銅，聚四氟乙烯 |
|
|
|
四、消防旌旗燈號蝶閥 接納規范
| 制作規范 |
GB/T 122387-89 |
| 法蘭規范 |
GB9113-2000、GB17241.6-1998 |
| 布局長度規范 |
GB12221-89 |
| 查驗規范 |
GB/T 13927-92 |
五、消防旌旗燈號蝶閥 首要形狀毗連尺寸
| 公稱通經 |
布局長度（規范值） |
形狀尺寸（參考值） |
毗連尺寸（規范值） |
參考分量（Kg） |
| 1.6MPa |
| 毫米mm |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
D |
D1 |
n-d |
| 50 |
2 |
43 |
102 |
362 |
200 |
200 |
160 |
165 |
125 |
4-18 |
15 |
| 65 |
21/2 |
46 |
112 |
382 |
200 |
200 |
160 |
185 |
145 |
4-18 |
17 |
| 80 |
3 |
49 |
120 |
400 |
200 |
200 |
160 |
200 |
160 |
8-18 |
19.5 |
| 100 |
4 |
56 |
137 |
434 |
200 |
200 |
160 |
220 |
180 |
8-18 |
23 |
| 125 |
5 |
64 |
162 |
480 |
200 |
200 |
160 |
250 |
210 |
8-18 |
28 |
| 150 |
6 |
70 |
174 |
550 |
280 |
280 |
240 |
285 |
240 |
8-22 |
48 |
| 200 |
8 |
71 |
207 |
615 |
280 |
280 |
240 |
340 |
295 |
12-22 |
53 |
| 250 |
10 |
76 |
242 |
694 |
280 |
280 |
240 |
405 |
355 |
12-26 |
94 |
| 300 |
12 |
83 |
284 |
829 |
420 |
520 |
350 |
460 |
410 |
12-26 |
124 |
