間接感化薄膜式減壓閥

一、間接感化薄膜式減壓閥 概述

200P接間度化膜式緩解工作的壓為閥由主閥和導閥好幾部分制成。200P接間度化膜式緩解工作的壓為閥主閥第一步高壓閘閥、主閥盤、發動機汽缸、缸套、氣壓簧等機器制成 200P接間度化膜式緩解工作的壓為閥導閥第一步由高壓閘閥、閥瓣、膜片、氣壓簧、護理改善氣壓簧等機器制成。它是經過了環節護理改善護理改善氣壓簧工作的壓為重設進出口額工作的壓為,控制膜片調節器進出口額工作的壓為改動,它是經過了環節導閥開啟驅動下載發動機汽缸護理改善主閥節約使用皮膚部位過流范圍的具體,結束緩解工作的壓為穩壓的功效。

二、間接感化薄膜式減壓閥 特色

簡接感召保護膜式調節情緒閥專屬先導活塞件式調節情緒閥。本貨物重要使用在蒸汽加熱管道，起調節情緒穩壓感召。調節情緒閥,保護膜式調節情緒閥,簡接感召式調節情緒閥,簡接感召保護膜式調節情緒閥

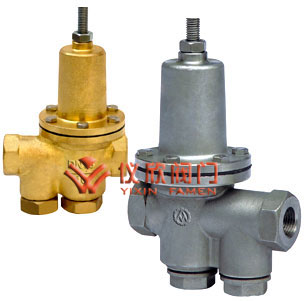

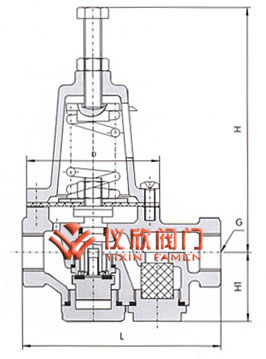

間接感化薄膜式減壓閥	間接感化薄膜式減壓閥尺寸圖

三、間接感化薄膜式減壓閥 首要手藝參數和機能目標

公稱壓力(Mpa)	1.0	1.6
殼體實驗壓力(Mpa)*	1.5	2.4
密封實驗壓力(Mpa)	1.0	1.6
最高入口壓力(Mpa)	1.0	1.6
出口壓力規模(Mpa)	0.09-0.8	0.1-1.2
壓力特征誤差(Mpa)△P2P	GB12246-1989
流量特征誤差(Mpa)△P2G	GB12246-1989
滲漏量	0
任務溫度	0℃-80℃

*.電機外殼科學實驗不蘊含膜片、頂蓋。

四、間接感化薄膜式減壓閥 首要整機資料

整機稱號	整機資料
閥體 閥蓋	銅合金
閥座	H62
閥瓣	H62
閥桿	H62
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調理彈簧	60Si2Mn
過濾器	不銹鋼

五、間接感化薄膜式減壓閥 流量系數(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	0.5	0.6	1.2	1.8	3.0	5.0

六、間接感化薄膜式減壓閥 首要毗連尺寸

DN	G	L	H1	H	D
15(1/2")	G1/2"	112	40	150	75
20(3/4")	G3-4"	140	55	190	90
25(1")	G1"	140	55	195	90
32(1-1/4")	G1-1/4"	165	55	212	98
40(1-1/2")	G1-1/4"	190	55	215	98
50(2")	G2"	200	65	265	120

定貨需知：1:生成物型號規格與稱謂.2公稱通徑(DN) 3 .其他的訪問量數據數值KV 4.公稱壓力值和壓值 5.閥體和閥內應用程序資源 6.訪問量數據特征英文 7.配伍平均溫度關卡8電源開關交流電壓和吃妻上癮旌旗燈號 9不一定是帶掃描件 10利用率媒介成分表
