杠桿式減壓閥

一、杠桿式減壓閥 特色

桿杠式緩壓閥第一由閥體、閥門法蘭、閥瓣等整套裝置組成,接受雙閥門法蘭、雙錐體閥瓣的規劃。接受負擔穩定式閥瓣、升降食補。其食補組織 接受扛桿式,可配些DKJ型或的 型角里路智能式落實器,來完成遙控操作和主動的吃妻上癮。緩壓閥,水蒸氣緩壓閥,智能式緩壓閥,智能式水蒸氣緩壓閥,智能式雙座水蒸氣緩壓閥

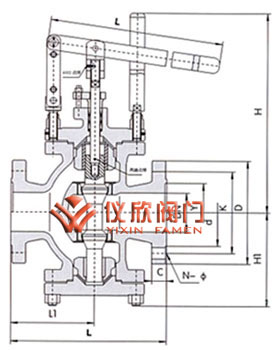

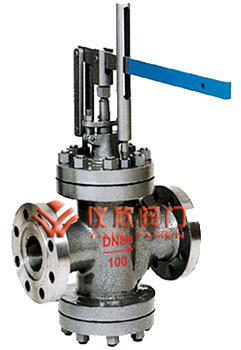

杠桿式減壓閥	杠桿式減壓閥尺寸圖

二、杠桿式減壓閥　首要手藝參數和機能目標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體實驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封實驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高入口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力規模(Mpa)	最好減壓比0.6
滲漏量	0.5%QMax
溫量-壓力品級	ANSI B16.34

三、杠桿式減壓閥 首要整機資料

整機稱號	整機資料
閥體 閥蓋 底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

四、杠桿式減壓閥 流量系數(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

五、杠桿式減壓閥 形狀尺寸

公稱通徑DN	外 形 尺 寸
	L	L1	H	Hl	l
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	550	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

定貨流程：1:代謝物參數與稱謂.2公稱通徑(DN) 3 .上限總國內流量指數公式KV 4.公稱氣壓和壓差大 5.閥體和閥內部件素材 6.總國內流量特點 7.合吃室溫共渡難關8交流電源交流電壓和吃妻上癮旌旗燈號 9可不算帶126郵件 10進行材質營養成分
