內羅紋高活絡度蒸汽減壓閥
一、內羅紋高活絡度蒸汽減壓閥 概述
內羅紋毗連高活絡度蒸汽減壓閥根本上作了很大改良,加大了活塞面積,轉變了節省布局。轉變了密封情勢,加大了過流面積等等,從而在進步活絡度、流量、壽命等方面大大改良了機能。
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分構成。主閥首要由閥座、主閥盤、活塞、彈簧等整機構成。導閥首要由閥座、閥瓣、膜片、彈簧、調理彈簧等整機構成。經由過程調理調理彈簧壓力設定出口壓力、操縱膜片傳感出口壓力變更，經由過程導閥啟閉驅動活塞調理主閥節省部位過流面積的巨細，完成減壓穩壓功效。
本系列產物在通俗減壓閥根本上做了以下改良，加大了活塞面積，轉變了節省布局，轉變了密封情勢，改良了導閥布局和調理彈簧情勢，從而從以下幾方面進步了產物的機能。
1、進步了對出口壓力變更的傳感效力，進步了活絡度，大大下降了因下游壓力變更，流量變更等身分引發的壓力誤差。
2、改良了流線散布，下降了噪聲。
3、改良了(le)密封面布局，耽誤了(le)密封面壽命。
 |
 |

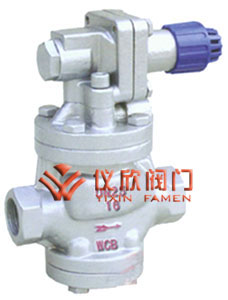

內羅紋高活絡度蒸汽減壓閥 |

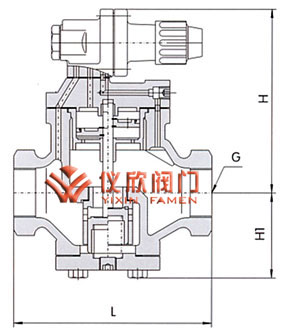

內羅紋高活絡度蒸汽減壓閥尺寸圖 |
二、內羅紋高活絡度蒸汽減壓閥 首要手藝參數和機能目標
| 公稱壓力(Mpa) |
1.0 |
1.6 |
| 殼體實驗壓力(Mpa)* |
1.5 |
2.4 |
| 密封實驗壓力(Mpa) |
1.0 |
1.6 |
| 最高入口壓力(Mpa) |
1.0 |
1.6 |
| 出口壓力規模(Mpa) |
0.04-0.6 |
0.04-1.0 |
| 壓力特征誤差(Mpa)△P2P |
GB12246-1989 |
| 流量特征誤差(Mpa)P2G |
GB12246-1989 |
| 最小壓差(Mpa) |
0.05 |
0.07 |
| 滲漏量 |
GB12245-1989 |
三、內羅紋高活絡度蒸汽減壓閥 首要整機資料
| 整機稱號 |
整機資料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 閥瓣 |
2Cr13 |
| 缸套 活塞 |
鋁烏青銅 |
| 膜片 |
PH15-7Mo |
| 活塞環 |
對位聚苯 |
| 導閥座 導閥瓣 |
2Cr13 |
| 主閥彈簧 |
50CrVA |
| 導調主彈簧 |
50CrVA |
| 調理彈簧 |
60Si2Mn |
四、內羅紋高活絡度蒸汽減壓閥 流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
五、內羅紋高活絡度蒸汽減壓閥 形狀尺寸
| 公稱通徑 |
G |
L |
H |
H1 |
| 15 |
1/2" |
140 |
160 |
65 |
| 20 |
3-4" |
140 |
160 |
65 |
| 25 |
1" |
160 |
168 |
68 |
| 32 |
1-1/4" |
180 |
185 |
75 |
| 40 |
1-1/2" |
200 |
185 |
78 |
| 50 |
2" |
230 |
193 |
88 |
