先導活塞式蒸汽減壓閥
一、先導活塞式蒸汽減壓閥 布局特色和用處
本系列作品緩壓閥應歸先導柱塞式緩壓閥。由主閥和導閥多臺分形成。主閥關鍵性由閥門法蘭、主閥盤、柱塞、氣大彈簧片片等該機形成。導閥關鍵性由閥門法蘭、閥瓣、膜片、氣大彈簧片片、條理氣大彈簧片片等該機形成。所經全流程條理條理氣大彈簧片片經濟重壓確定出入口經濟重壓、支配膜片感應器出入口經濟重壓變化，所經全流程導閥開閉驅動器柱塞條理主閥大大節省部件過流適用面積的具體，來完成緩壓穩壓功用。有機物關鍵性使用于蒸汽加熱管道閥門，起緩壓穩壓影響。
 |
 |

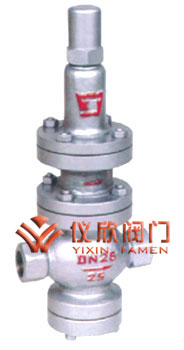

先導活塞式蒸汽減壓閥 |

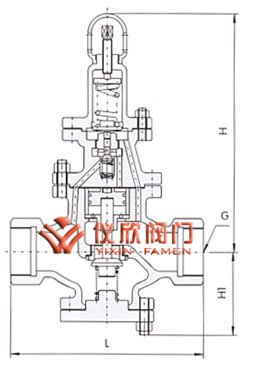

先導活塞式蒸汽減壓閥尺寸圖 |
二、先導活塞式蒸汽減壓閥 首要手藝參數和機能目標
| 公稱壓力(Mpa) |
1.6 |
2.5 |
| 殼體實驗壓力(Mpa)* |
2.4 |
3.75 |
| 密封實驗壓力(Mpa) |
1.6 |
2.5 |
| 最高入口壓力(Mpa) |
1.6 |
2.5 |
| 出口壓力規模(Mpa) |
0.1-1.0 |
0.1-1.6 |
| 壓力特征誤差(Mpa)△P2P |
GB12246-1989 |
| 流量特征誤差(Mpa)P2G |
GB12246-1989 |
| 最小壓差(Mpa) |
0.15 |
0.15 |
| 滲漏量 |
GB12245-1989 |
*：箱體工作不富含膜片、頂蓋
三、先導活塞式蒸汽減壓閥 首要整機資料
| 整機稱號 |
整機資料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 閥盤 |
2Cr13 |
| 缸套 |
2Cr13/25(鍍硬鉻) |
| 活塞 |
2Cr13/銅合金 |
| 活塞環 |
合金鑄鐵 |
| 導閥座 導閥桿 |
2Cr13 |
| 膜片 |
1Cr18Ni9Ti |
| 主閥彈簧 |
50CrVA |
| 導閥主彈簧 |
50CrVA |
| 調理彈簧 |
60Si2Mn |
四、先導活塞式蒸汽減壓閥 流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
五、先導活塞式蒸汽減壓閥 毗連尺寸
| 公稱通徑DN |
G |
L |
H |
Hl |
| 15 |
1/2" |
140 |
295 |
90 |
| 20 |
3-4" |
140 |
330 |
98 |
| 25 |
1" |
160 |
330 |
110 |
| 32 |
1-1/4" |
180 |
330 |
110 |
| 40 |
1-1/4" |
200 |
345 |
125 |
| 50 |
2" |
230 |
345 |
125 |
定貨注意事項：乙酰乙酸產品型號 公稱重壓 公稱通徑 毗連法蘭盤管理規范 格外總流量彈性系數Cv 考區重壓 才能購買到合適的大規模 任何材質和材質高溫
