先導活塞式氣體減壓閥
一、先導活塞式氣體減壓閥 概述
先導活塞式氣體減壓閥由(you)主(zhu)閥(fa)(fa)和導(dao)閥(fa)(fa)兩部分構成(cheng)。主(zhu)閥(fa)(fa)首要由(you)閥(fa)(fa)座(zuo)、主(zhu)閥(fa)(fa)盤、活塞(sai)、彈簧等整(zheng)機(ji)構成(cheng)。導(dao)閥(fa)(fa)首要由(you)閥(fa)(fa)座(zuo)、閥(fa)(fa)瓣、膜片、彈簧、調(diao)理(li)(li)彈簧等整(zheng)機(ji)構成(cheng)。經由(you)過程調(diao)理(li)(li)調(diao)理(li)(li)彈簧壓(ya)(ya)力設定(ding)出口(kou)壓(ya)(ya)力、操縱膜片傳感(gan)出口(kou)壓(ya)(ya)力變更，經由(you)過程導(dao)閥(fa)(fa)啟閉驅動活塞(sai)調(diao)理(li)(li)主(zhu)閥(fa)(fa)節省部位過流面積的巨細(xi)，完成(cheng)減壓(ya)(ya)穩壓(ya)(ya)功效。首要用(yong)于氣(qi)(qi)(qi)體管路，如氛圍、氮氣(qi)(qi)(qi)、氧氣(qi)(qi)(qi)、氫氣(qi)(qi)(qi)、液化(hua)氣(qi)(qi)(qi)、自(zi)然氣(qi)(qi)(qi)等氣(qi)(qi)(qi)體。
 |
 |

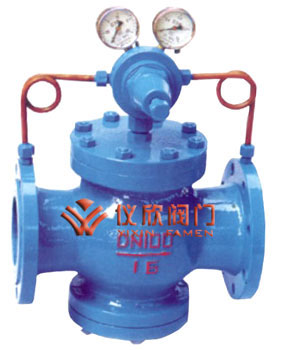

先導活塞式氣體減壓閥 |
先導活塞式氣體減壓閥尺寸圖 |
二、先導活塞式氣體減壓閥 首要手藝參數和機能目標
| 公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 殼體實驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封實驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 最高入口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口壓力規模(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
| 壓力特征誤差(Mpa)△P2P |
GB12246-1989 |
| 流量特征誤差(Mpa)P2G |
GB12246-1989 |
| 最小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 滲漏量 |
X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按GB12245-1989 |
三、先導活塞式氣體減壓閥 首要整機資料
| 整機稱號 |
整機資料 |
| 閥體 閥蓋 底蓋 |
WCB/FCB* |
| 閥座 閥盤 |
2Cr13/304* |
| 缸套 |
2Cr13/25(鍍硬鉻)/304* |
| 活塞 |
2Cr13/銅合金/銅合金* |
| 活塞環 |
合金鑄鐵/對位聚苯* |
| 導閥座 導閥桿 |
2Cr13/304* |
| 膜片 |
1Cr18Ni9Ti |
| 主閥 導閥彈簧 |
50CrVA |
| 調理彈簧 |
60Si2Mn |
| 密封墊(X/F/Y) |
橡膠/聚四氟乙稀/硬質合金 |
| 導閥體 導閥蓋 |
25/304* |
四、先導活塞式氣體減壓閥 形狀尺寸(PN1.6-4.0)單元：mm
| 公稱通徑DN |
外 形 尺 寸 |
| L |
H |
Hl |
| 1.6/2.5MPa |
4.0MPa |
| 15 |
160 |
180 |
290 |
90 |
| 20 |
160 |
180 |
300 |
98 |
| 25 |
180 |
200 |
300 |
110 |
| 32 |
200 |
220 |
300 |
110 |
| 40 |
220 |
240 |
320 |
125 |
| 50 |
250 |
270 |
320 |
125 |
| 65 |
280 |
300 |
325 |
130 |
| 80 |
310 |
330 |
365 |
160 |
| 100 |
350 |
380 |
365 |
170 |
| 125 |
400 |
450 |
475 |
200 |
| 150 |
450 |
500 |
475 |
210 |
| 200 |
500 |
550 |
515 |
240 |
| 250 |
650 |
560 |
290 |
| 300 |
800 |
705 |
335 |
| 350 |
850 |
745 |
375 |
| 400 |
900 |
780 |
405 |
| 450 |
900 |
730 |
455 |
| 500 |
950 |
835 |
465 |
五、先導活塞式氣體減壓閥 形狀尺寸(PN6.4-16.0)單元：mm
| 公稱通徑DN |
外 形 尺 寸 |
| L |
H |
Hl |
| 6.4MPa |
10.0/16.0MPa |
| 15 |
180 |
180 |
300 |
100 |
| 20 |
180 |
200 |
310 |
105 |
| 25 |
200 |
220 |
31 |
120 |
| 32 |
220 |
230 |
310 |
120 |
| 40 |
240 |
240 |
335 |
135 |
| 50 |
270 |
300 |
335 |
135 |
| 65 |
300 |
340 |
340 |
140 |
| 80 |
330 |
360 |
380 |
170 |
| 100 |
380 |
380 |
185 |
| 125 |
450 |
490 |
215 |
| 150 |
500 |
490 |
225 |
| 200 |
550 |
535 |
260 |
| 250 |
650 |
580 |
310 |
| 300 |
800 |
725 |
355 |
| 350 |
850 |
765 |
395 |
| 400 |
900 |
800 |
435 |
| 500 |
950 |
855 |
495 |
六、先導活塞式氣體減壓閥 流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
