高活絡度大流量蒸汽減壓閥

一、高活絡度大流量蒸汽減壓閥 概述

高活絡度大流量蒸汽減壓閥在(zai)通俗減壓閥根本上(shang)作了(le)(le)很大(da)改良(liang),加大(da)了(le)(le)活塞面(mian)(mian)積,轉變了(le)(le)節省布局。轉變了(le)(le)密封情勢,加大(da)了(le)(le)過流(liu)面(mian)(mian)積等等,從(cong)而在(zai)進步活絡度、流(liu)量(liang)、壽命等方面(mian)(mian)大(da)大(da)改良(liang)了(le)(le)機能。

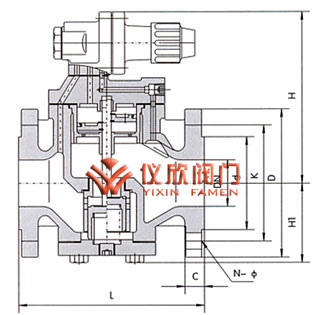

高活絡度大流量蒸汽減壓閥	高活絡度大流量蒸汽減壓閥尺寸圖

二、高活絡度大流量蒸汽減壓閥　首要手藝參數和機能目標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體實驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封實驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高入口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力規模(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特征誤差(Mpa)△P2P	GB12246-1989
流量特征誤差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
滲漏量	GB12245-1989

三、高活絡度大流量蒸汽減壓閥 首要整機資料

整機稱號	整機資料
閥體 閥蓋 底蓋	WCB
閥座 閥瓣	2Cr13
缸套 活塞	鋁烏青銅
膜片	1Cr18Ni9
活塞環	合金鑄鐵/對位聚苯
導閥座 導閥桿	2Cr13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調理彈簧	60Si2Mn

四、高活絡度大流量蒸汽減壓閥 流量系數(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

五、高活絡度大流量蒸汽減壓閥 形狀尺寸

模樣厚度(PN1.6-4.0) 標段：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

樣式形態外形尺寸(PN6.4-16.0) 單元測試卷：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515
