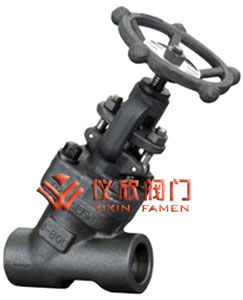

Y型鍛鋼停止閥
一、Y型鍛鋼停止閥 概述
Y型鍛鋼閥有以下幾種閥蓋構想世界形勢。第1 種是螺絲式閥蓋，按例如構想世界形勢構想的伐門，其閥體與閥蓋用螺絲螺母毗連，環繞立體聲糾結式平墊（316夾柔性板石墨開發）填料封閉隔絕。客有專門重定向時也可配納鋁合金環毗連。二、種構想世界形勢是補焊式閥蓋，按例如世界形勢構想的伐門,其閥體與閥蓋用羅紋毗連,全焊填料封閉隔絕。客有專門重定向時也可配納全焊二毗連。第以下幾種為壓力值自緊式閥蓋，按例如世界形勢構想的伐門，其閥體與閥蓋用羅紋毗連，靜水壓力自填料封閉隔絕環填料封閉隔絕。
可構想成“Y”型閥的有停掉閥和止回閥。
二、Y型鍛鋼停止閥 布局和特點
1. 壓力自緊封Y型停止閥和止回閥閥門合適ANSI B16.34。查驗與測試按API598，標記按MSS-SP-25。
2. 接納以下布局
3. 全徑或縮徑
4. 起落式和球式止回閥
5. 按需內置彈簧
6. 可裝配實心閥瓣
7. 自放心壓板壓套式
8. 全體式上密封座
9. 明桿支架型（OS&Y）
10. 螺栓毗連、環繞糾纏墊片密封式閥蓋，羅紋毗連、全焊密封式閥蓋和羅紋毗連內壓自緊式閥蓋
11. 承插端合適ASME B16.11
12. 羅紋毗連端（NPT)合適ANSI/ASME B1.20.1
13. 閥瓣(ban)可變換為針型(xing)(xing)、節(jie)省型(xing)(xing)、球型(xing)(xing)、止回(hui)型(xing)(xing)
 |
 |
Y型鍛鋼停止閥 |

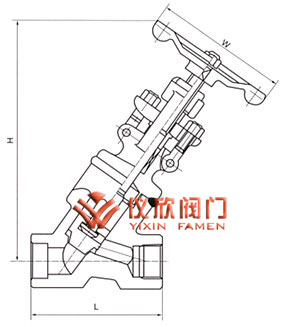

Y型鍛鋼停止閥布局圖 |
三、Y型鍛鋼停止閥 整機資料表
| 序號 |
整機稱號 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
| 1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) |
| 4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) |
| 6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 8 |
閥桿螺母 |
A276 F420 |
| 9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 11 |
手輪 |
A197 |
| 12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
| 14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
填料壓板 |
A216 WCB |
A351 CF8 |
| 16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
| 17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 18 |
圓柱銷 |
A276 420 |
A182 F304 |
| 19 |
填料壓套 |
A276 410 |
|
A182 F304 |
|
| 20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 21 |
晉升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 22 |
填料 |
不銹鋼絲+柔性石墨 |
| 合用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
| 合用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
側重：買家需求的任何質量也能接納。封閉面內容匹配由買家更改內件型號表決。 CS=碳鋼板；AS=硬質馬氏體不銹鋼板；SS=不銹鋼板；
四、Y型鍛鋼停止閥 尺寸參數表
 |
 |

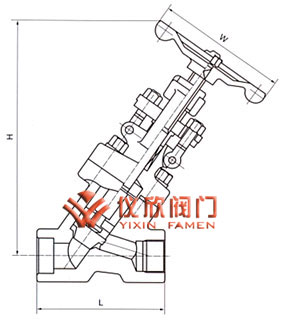

Y型鍛鋼停止閥布局圖 |

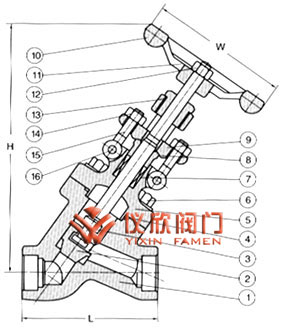

Y型鍛鋼停止閥布局圖 |
| NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
| L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
| 2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
| H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 分量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
| 2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
