氣動保溫球閥

一、氣動保溫球閥 概述

氣動保溫球閥具備杰出的保溫保冷特征，且閥門的通徑與管徑分歧，同時又能有用下降管路中介質熱量喪失。首要用于煤油、化工、冶金、制藥、食物等各種體系中，以保送常溫下會凝結的高粘度介質。 因為接納全體式布局，因此保溫球閥比普通球閥何種更小，分量更輕，且無外漏，密封機能杰出，夾套接納碳素鋼管焊接比鍛造的加倍耐壓安穩。
氣動保溫球閥手藝規范：
設想規范：ASME B 16.34 GB/T12224
布局長度：ASME B 16.10 GB/T12221
毗連法蘭：ASME B 16.5、JB/T 79
驅動體例：手動、電動、氣動
實驗和查驗：JB/T9092 API 598
合用(yong)介質：重油、膠(jiao)類等易凝結介質

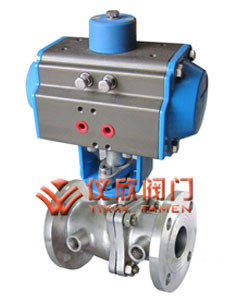

氣動保溫球閥	氣動保溫球閥尺寸圖

二、氣動保溫球閥 手藝規范

設想根據		GB規范
設想規范		GB/12237
布局 長度	法蘭 毗連	華爾士公司規范
毗連法蘭尺寸		GB/9113、JB/T79
實驗和查驗		JB/T9002

三、氣動保溫球閥 首要整機材質表

序號	整機稱號	材質
		C	D	R
1	閥蓋	WCB	ZG1C/18Ni9Ti	ZG1Cr18Ni12M2Ti
2	墊片	PTFE	PTFE	PTFE
3	閥座	PTFE	PTFE	PTFE
4	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥座	PTFE	PTFE	PTFE
6	夾套閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	35	1Cr18Ni9i	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	彈墊	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	墊片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺母	35	1Cr18Ni9Ti	1Cr18N19Ti
15	毗連支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	毗連套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	地位唆使器	塑料	塑料	塑料

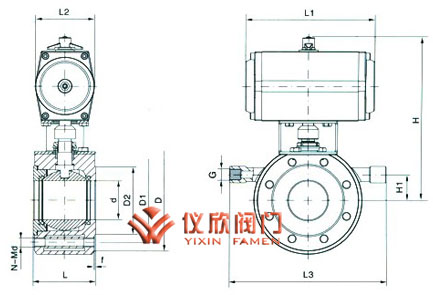

四、氣動保溫球閥 形狀毗連尺寸

公稱通徑	形狀尺寸							毗連法蘭尺寸
	d	L	L1	L2	L3	H	H1	G	D	D1	D2	f	N-Md
15	14	35	140,178	62/75	150	170/176	15	1/2″	90	65	45	2	4-M14
20	19	38	140/178	62/75	160	175,181	20	1/2″	100	75	55	2	4-M14
25	25	42	140/214	62/91	190	180/214	20	1/2″	110	85	65	2	4-M14
32	29	50	164/214	75/91	210	215/243	25	1/2″	130	100	78	3	4-M18
40	38	60	164/246	75/101	230	225/263	30	1/2″	145	110	85	3	4-M18
50	48	70	190/295	91/112	250	248/274	30	1/2″	160	125	100	3	4-M18
65	64	95	210/295	101/112	270	258/284	45	1/2″	180	145	120	3	4/8-M18
80	76	118	247/395	112/139	300	300/326	50	1/2″	190	160	135	3	8-M18
100	95	140	276/478	127/176	340	315/370	70	1″	215/230	180/190	155/160	3	8-M18/20
125	112/118	175/195	348/562	159/206	360	375/440	80	1″	245/270	210/220	185/188	3	8-M18/24
150	135/150	210/260	378/724	176/228	420	428/500	95	1″	280/300	240/250	210/218	3	8-M22/24
