Q611F氣動塑料球閥
一、氣動塑料球閥 概述
氣動塑料球閥分量輕、耐侵蝕性強，被利用于多個范疇，如普通純水和生飲水的管路體系、排水和污水管路體系、鹽水和海水管路體系、酸堿和化學溶液體系等多個行業，品德獲得泛博用戶的承認。
外型布局松散雅觀
本體分量輕輕易裝置
耐侵蝕性強，利用規模廣
材質衛生無(wu)毒、耐磨損(sun)、輕易裝配，保護簡略易行(xing)
 |
 |

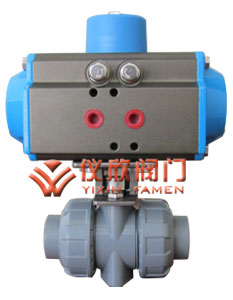

| 氣動塑料球閥 |

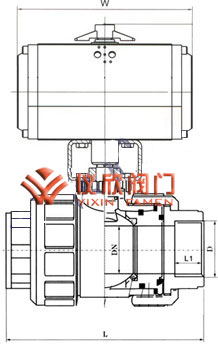

氣動塑料球閥形狀尺寸圖 |
二、氣動塑料球閥 規格參數
| 氛圍驅動 |
緊縮氛圍4-6bar(可帶手輪) |
| 公稱通徑 |
15～100mm |
| 公稱壓力 |
1.0～1.6Mpa |
| 合用溫度 |
0～+60℃ |
| 毗連體例 |
法蘭、羅紋、由令 |
| 閥布局 |
一體、三通L、三通T |
| 閥體材質 |
UPVC、CPVC、PP |
| 閥芯材質 |
UPVC、CPVC、PP |
| 密封材質 |
PTFE |
| 合用介質 |
PVC兼容的食物產業化學溶劑 |
| 可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
三、氣動塑料球閥 形狀尺寸
| 通徑(mm) |
英寸″ |
尺寸（mm） |
| L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
| 15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
| 20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
| 25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
| 32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
| 40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
| 50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
| 65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
| 80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
| 100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
