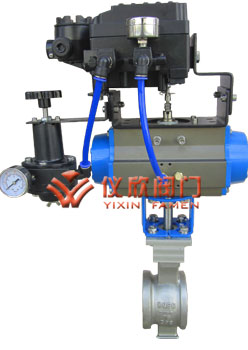

氣動V型調理球閥
一、氣動V型調理球閥 概述
ZSHV氣動V型調理球閥是一種具備全新設想理 念及布局的新型 V 型調理球閥，與傳統的硬密封 V 型球閥 比擬，密封更靠得住，機能更良好。
首要特色有：
1、 閥座接納新型高彈性耐低溫資料及特別的熱處置工 藝，密封副接納碟片式密封布局，耐磨性好，磨擦力 小，球芯不易卡死，密封良好，利用壽命長；
2、 球芯呈特(te)別扇形(xing)，閥在封閉時，V 型缺口與閥座(zuo)發生(sheng) 楔形(xing)剪(jian)切(qie)感化，具備極好(hao)的(de)堵(du)截機能和調理機能。 該閥普遍合用(yong)于(yu)節制(zhi)紙漿(jiang)、污水、含有纖維和固體顆粒懸濁介質和低溫蒸汽、干氣體等介質。
|
 |
二、氣動V型調理球閥 閥體及內件手藝參數
| 型式 |
縱貫兩體式鍛造?V 型球閥?DN25～200
縱貫全體式鍛造?V 型球閥?DN250～300 |
| 公稱通徑 |
DN25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力 |
ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa |
| 毗連情勢 |
法蘭毗連：RF、FM，規范按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000） |
| 閥體材質 |
WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A
閥體、閥內件資料的組合及任務溫度規模請參閱表?1 |
| 利用溫度 |
常溫型：-29～+150℃ 低溫型：+150～+450℃ |
| 填料 |
常溫型：楔型聚四氟乙烯填料 低溫型：柔性石墨成型填料 |
| 與履行機構毗連 |
合適?ISO 5211/1～5211/3-1982 |
| 閥芯型式 |
V 型缺口閥芯 |
| 流量特征 |
類似等百分比性，請參照圖?2 |
| 流量系數 |
請參見表?2 |
| 閥內件材質 |
閥體、閥內件資料的組合及任務溫度規模請參閱表?1 |
| 球芯轉角 |
90° |
| 扭矩 |
請參見表?4 |
三、氣動V型調理球閥 履行機構機能參數
| 型式 |
GT 型氣缸履行機構 |
| 供氣壓力 |
0.40～0.70MPa |
| 氣源討論 |
Rc1/4 |
| 情況溫度 |
-30～+70℃ |
| 選配附件 |
定位器、氛圍過濾減壓閥、電磁閥、限位開關、手輪機構、別的 |
整個機械卡能
| 感化體例 |
單感化氣缸履行機構：正感化（氣壓增添閥閉）；反感化（氣壓增添閥開） 雙感化氣缸履行機構：隨輸出定位器旌旗燈號的增添閥開或閥閉 |
| 可?? ?調?? ?比 |
300：1 |
| 閥座泄露量 |
金屬閥座：合適?FCI 70-2-1998（ASME B16.104）和?GB4213-1992? Ⅳ級? 和? Ⅴ級? 請求 |
| 回差 |
1.5%（帶定位器） |
| 線性 |
±1.5%（帶定位器） |
| 一直點誤差? |
±2% |
| 許可壓差? |
請參閱? 表?5 |
| 形狀尺寸和分量 |
請參閱? 表?8、9、10? 和? 圖?3、4、5 |
非常尺寸
| 閥體組件特別查抄 |
流量特征查抄、資料查抄（嘗試報告）、非粉碎查抄、噴射線查抄 |
| 閥體組件特別洗濯 |
完整除油、除水處置 |
|
閥體組件? 及? 執 行機構特別規格 |
特別材質處置 |
禁銅處置 |
特別氛圍配管和特別討論 |
| 防沙、防塵型 |
防強侵蝕型 |
真空任務前提用 |
| 熱帶地域用 |
熱帶地域用 |
指定色涂層 |
| 打仗大氣局部?SUS 不銹鋼螺栓、螺母 |
疾速開啟或封閉時候 |
四、氣動V型調理球閥 首要整機資料及外部布局
| 本體材質為碳鋼 |
| 1 |
底座 |
WCB |
LCB |
WC9 |
| 2 |
閥體 |
WCB |
LCB |
WC9 |
| 3 |
下閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 4 |
密封圈 |
PTFE/PPL
PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
WCB |
LCB |
WC9 |
| 9 |
壓板 |
WCB |
LCB |
WC9 |
| 本體材質為不銹鋼 |
| 1 |
底座 |
CF8 |
CF8M |
CF3M |
| 2 |
閥體 |
CF8 |
CF8M |
CF3M |
| 3 |
下閥軸 |
304 |
316 |
316L |
| 4 |
密封圈 |
PTFE/PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
304 |
316 |
316L |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
| 9 |
壓板 |
CF8 |
CF8M |
CF3M |
五 、氣動V型調理球閥 KV值及流量特征
| 公稱通徑（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑（mm） |
28 |
31 |
37 |
40 |
53 |
66 |
89 |
104 |
130 |
173 |
212 |
255 |
| 流量系數?Kv |
30 |
35 |
56 |
90 |
140 |
230 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
六、氣動V型調理球閥 許可壓差
閥要配 GTE 單影響氣閥實行設備 （帶位置器）
|
履行機構 |
氣源壓力
（MPa） |
許可壓差（MPa） |
| 公稱通徑（mm） |
| 25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| GTE100-08 |
0.5 |
4.0 |
2.3 |
2.3 |
1.6 |
|
|
|
|
|
|
|
|
| GTE115-10 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
| GTE190-10 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
| GTE210-10 |
|
|
|
|
|
|
2.3 |
|
|
|
|
|
| GTE255-08 |
|
|
|
|
|
|
|
1.6 |
1.6 |
|
|
|
| GTE255-10 |
|
|
|
|
|
|
|
2.3 |
|
1.6 |
|
|
| GTE300-10 |
|
|
|
|
|
|
|
|
2.3 |
2.3 |
|
|
| GTE350-10 |
|
|
|
|
|
|
|
|
|
|
2.0 |
1.6 |
閥通用 GTD 雙作用電磁閥執行公司 （帶確定器）
|
履行機構 |
氣源壓力
（MPa） |
許可壓差（MPa） |
| 公稱通徑（mm） |
| 25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| GTD090 |
0.5 |
4.0 |
4.0 |
4.0 |
1.6 |
|
|
|
|
|
|
|
|
| GTD100 |
|
|
|
4.0 |
|
|
|
|
|
|
|
|
| GTD145 |
|
|
|
|
4.0 |
2.3 |
|
|
|
|
|
|
| GTD160 |
|
|
|
|
|
|
2.3 |
2.3 |
|
|
|
|
| GTD210 |
|
|
|
|
|
|
|
|
2.3 |
1.6 |
|
|
| GTD255 |
|
|
|
|
|
|
|
|
|
2.3 |
|
|
| GTD300 |
|
|
|
|
|
|
|
|
|
|
2.3 |
|
| GTD350 |
|
|
|
|
|
|
|
|
|
|
|
2.3 |
七、氣動V型調理球閥 尺寸及分量
| 公稱通徑 |
H |
H1 |
H2 |
H3 |
L |
L1 |
D |
分量 |
氣源接口 |
| 25 |
380 |
57 |
160 |
73 |
50 |
177 |
64 |
9 |
G1/8” |
| 32 |
420 |
60 |
175 |
93 |
55 |
203 |
76 |
10 |
G1/4” |
| 40 |
440 |
63 |
190 |
93 |
60 |
216 |
82 |
19 |
| 50 |
480 |
92 |
200 |
93 |
75 |
284 |
100 |
36 |
| 65 |
510 |
100 |
230 |
108 |
145 |
290 |
|
48 |
| 80 |
600 |
108 |
250 |
108 |
165 |
368 |
|
70 |
| 100 |
680 |
117 |
270 |
108 |
194 |
420 |
|
98 |
| 125 |
750 |
140 |
320 |
135 |
210 |
583 |
|
240 |
| 150 |
850 |
177 |
355 |
135 |
222 |
662 |
|
252 |
| 200 |
920 |
200 |
425 |
138 |
243 |
1359 |
|
340 |
M16ⅹ1.5 |
| 250 |
1150 |
252 |
520 |
138 |
297 |
1448 |
|
562 |
| 300 |
1400 |
270 |
575 |
138 |
338 |
1850 |
|
610 |
| 350 |
1500 |
300 |
655 |
138 |
450 |
1850 |
|
892 |
| 400 |
1600 |
340 |
740 |
138 |
500 |
1850 |
|
956 |
