Q611F氣動三片式內羅紋球閥
一、氣動三片式內羅紋球閥 產物特征
氣動系統三片式內羅紋閥體分類整體式、這兩段式及幾段式。閥體鍛鑄尊重外洋引進技術的提高 老前輩新工藝，調整頁面選址公平、尺寸圖雅觀。閥球尊重回彈性抽真空調整頁面選址，抽真空靠得下，開啟閉合輕松愉快。閥桿尊重倒抽真空的下裝式調整頁面選址，閥腔至關升壓時，閥桿不想被掉入。
 |
 |

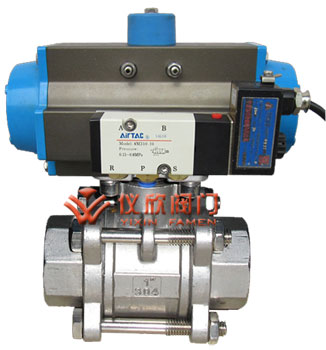

| 氣動三片式內羅紋球閥 |

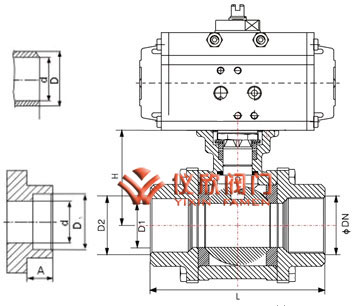

氣動三片式內羅紋球閥尺寸圖 |
二、氣動三片式內羅紋球閥 首要機能標準
| 公稱通徑DN(mm) |
6-100 |
| 資料\資料代號 |
C |
P |
R |
|
| 首要整機 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
|
| 球板 |
WCB |
CF8 304 |
CF8M 316 |
|
| 閥桿 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
| 密封圈 |
加強聚四氟乙烯 對位聚笨 |
| 填料 |
聚四氟乙烯 柔性石墨 |
| 合用工況 |
合用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
| 合用溫度 |
-28℃～350℃ |
| 履行器 |
型號 |
63系列、SW系列 |
| 氣源壓力 |
0.4～0.7MPa |
| 三段式不銹鋼球閥按用戶請求可做成外羅紋毗連型卡箍型 |
三、氣動三片式內羅紋球閥 首要尺寸及履行器設置裝備擺設環境
| 公稱通徑DN(mm) |
尺 寸(mm) |
履行器型號(63000RA系列) |
| 三段式 |
對焊式 |
承插焊式 |
| G |
L |
d |
L |
d |
D |
L |
d |
D1 |
A |
| 6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1-14.3 |
9.5 |
50/63RA |
| 10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55-17.8 |
9.5 |
50/63RA |
| 15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7-21.95 |
9.5 |
50/63RA |
| 20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05-27.3 |
11.1 |
63/83RA |
| 25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8-34.05 |
12.7 |
63/83RA |
| 32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55-42.8 |
14.3 |
63/83RA |
| 40 |
21/2 |
139 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65-48.9 |
15.9 |
83/110RA |
| 50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1-61.35 |
17.4 |
83/110RA |
| 65 |
21/2 |
186 |
64 |
193 |
64 |
78 |
|
|
|
|
110/127RA |
| 80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
|
|
|
127/127RA |
| 100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
|
|
|
127/160RA |
