ZHA/B氣動薄膜履行器
一、ZHA/B氣動薄膜履行器 概述
ZHA/B型多壓縮扭簧片汽動系統塑料保護膜合同切實明確貸款組織由膜片、收緊壓縮扭簧片、塑料托盤、推桿、支撐桿、軸套、膜蓋等第一一整臺機器的構成。是而對老款的ZMA/B型單壓縮扭簧片汽動系統塑料保護膜合同切實明確貸款組織存有的長度大、堅固耐用、深波瀾膜片不靠經得住等題目的思路開創的新式的汽動系統塑料保護膜合同切實明確貸款組織，其膜蓋盤、情人節限定件等一整臺機器的均認同鋼材沖壓模具脫模。膜片款式較冗雜，認同十分的壓郁流程流程，使靜態爆破比強度達22kg/cm2及以上。多壓縮扭簧片局面修復了壓縮扭簧片開發的流程流程性，有好處于不同之處壓縮扭簧片占比的組配。調節零功用則進展了非線性導致精度。長相處里認同改性環氧樹脂防靜電粉未噴砂，滿足較高色牢度和耐侵蝕作用性。滿足載荷平均的、不改性好、長度小，重量輕等我的缺點。以收緊氣氛為綠色能源資源綠色能源資源，交接電-氣蝶閥準確保位器或電磁振動器閥鍵入的供氣工作負荷旌旗燈號，此工作負荷感召在膜室膜片上會出現阻力收緊壓縮扭簧片引擎，并使推桿位移，當推桿與壓縮扭簧片組被收緊后會出現的反力相勻衡時，閥桿就不改在加載失敗里程上。遵從力勻衡理由，里程不病與工作負荷旌旗燈號鍵入不病連成一片定的分配比例干系，故而去往蝶閥閥芯小于準確保位。
 |
 |
ZHA/B氣動薄膜履行器 |

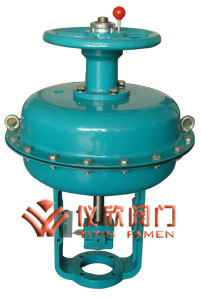

ZHA/B氣動薄膜履行器(帶頂裝手輪) |
二、ZHA/B氣動薄膜履行器 首要零部件資料
ZHA型：正感化，當旌旗燈號壓力增添時，閥桿部件向下移；
ZHB型：反感(gan)化，當(dang)旌(jing)旗燈號壓(ya)力(li)增添(tian)時，閥桿部件(jian)向上移。
| 機殼 |
A3 |
推桿 |
2Cr12 |
| 支架 |
HT200 |
軸套 |
復合聚四氟乙烯 |
| 膜片 |
丁睛橡膠夾加強滌綸織物 |
緊縮彈簧 |
60Si2Mn |
三、ZHA/B氣動薄膜履行器 機能目標
| 名目 |
帶定位器 |
不帶定位器 |
| 根基誤差％ |
≤±1 |
≤±4(輸入路程的百分數表現) |
| 回差％ |
≤1 |
≤2.5(輸入路程的百分數表現) |
| 死差％ |
≤0.4 |
≤2.5(輸入壓力規模的百分數表現) |
| 額外路程誤差％ |
±2.5 |
| 一直點誤差％ |
±1.0 |
氣關式始點±5.0；氣開式始點±2.5、起點±5.0 |
| 任務壽命 |
不少于30萬次 |
四、ZHA/B氣動薄膜履行器 ZHA/B首要手藝參數
|
型號 |
首要尺寸(mm) |
可配閥門 (mm) |
分量(Kg) |
|
D |
D1 |
n×d |
H |
HV |
A |
B |
| MF22 |
60 |
101 |
4×10 |
300 |
- |
288 |
- |
DN10-DN20 |
15 |
| MF23 |
60 |
101 |
4×10 |
321 |
- |
288 |
- |
DN25-DN32 |
17 |
| MF34 |
74 |
124 |
4×14 |
437 |
- |
360 |
- |
DN50-DN100 |
25 |
| MF45 |
95 |
152 |
4×14 |
542 |
- |
470 |
- |
DN125-DN200 |
46.5 |
| MF56 |
100 |
190 |
4×18 |
740 |
- |
579 |
- |
DN250-DN400 |
107.5 |
| MFA22 |
60 |
101 |
4×10 |
- |
508 |
288 |
220 |
DN10-DN20 |
18 |
| MFA23 |
60 |
101 |
4×10 |
- |
551 |
288 |
220 |
DN25-DN32 |
20 |
| MFA34 |
74 |
124 |
4×14 |
- |
651 |
360 |
335 |
DN40-DN50 |
31 |
| MFA45 |
95 |
254 |
4×14 |
|
771 |
470 |
335 |
DN125-DN200 |
56 |
| MFA56 |
100 |
328 |
4×18 |
|
1061 |
579 |
350 |
DN250-DN400 |
124.5 |
|
型號 |
膜單方面積(cm2) |
彈簧數目 |
最大路程(mm) |
氣壓(bar |
最大推力(N) |
| MF/MFA22D |
350 |
3～6 |
20 |
1.4 |
4800 |
| MF/MFA22R |
0 |
480 |
| MF/MFA23R |
350 |
3～6 |
30 |
1.4 |
5200 |
| MF/MFA23D |
0 |
920 |
| MF/MFA34R |
610 |
3～6 |
45 |
1.4 |
7800 |
| MF/MFA34D |
0 |
720 |
| MF/MFA45R |
1000 |
4～8 |
65 |
1.4 |
11000 |
| MF/MFA45D |
0 |
3840 |
| MF/MFA56R |
1300 |
4～7 |
110 |
1.4 |
15000 |
| MF/MFA56D |
0 |
5000 |
