儀欣閥門：氣動節制閥>>疾速堵截閥>>氣動活塞式堵截閥

ZSPQ氣動活塞式堵截閥

一、氣動活塞式堵截閥 概述

手動式連桿式圍堵閥（簡稱英文連桿式圍堵閥），是手動式機構結合設備中的切實履行機構。它領受原于調養設備的旌旗燈號，有合理生產工藝排水管內氣體的圍堵與連接或鎖定流道。該代謝物具備使用力大，閥體構想新奇，流阻小、特別流量數據因子大、許用壓差大大、膠封包能保持良好等憂點。于是基本上利用率于120號汽油、化工品、冶金工業、電網、輕紡等高新產業部分的生產出來任務管理器拒絕有合理與遠程有合理風險管理體系中。

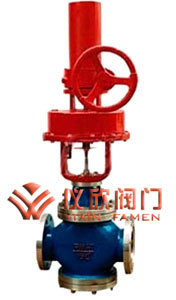

氣動活塞式堵截閥 氣動活塞式堵截閥

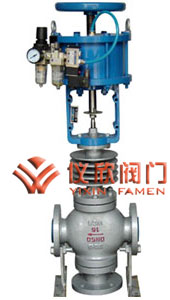

氣動活塞式堵截閥 氣動活塞式三通堵截閥

二、氣動活塞式堵截閥 布局特色

ZSQP型氣動活塞式縱貫單座堵截閥具備設想新奇、布局松散、操縱力大 及密封機能良好等長處。 布局與道理氣動活塞式堵截閥由氣動活塞式履行 機構與直路程調理機構二局部構成，中心由支架毗連而成。按照調理布局 的型式，氣動活塞式堵截閥可分為縱貫單座堵截閥（ZSQP型）、縱貫套 筒堵截閥（ZSQM型）、二位三通堵截閥（ZSQN型）三種型式。氣動活 塞式履行機構有單感化（彈簧復位）和雙感化（雙進氣）二種。接納單作 用履行機構，整機感化體例可分為氣關式（程度管路接通）和藹開式（水 平管路斷開）。氣動活塞式堵截閥有硬密封和軟密封兩種密封情勢，別離 合用于差別的溫度及壓力。
產物材質：鑄鋼(WCB)，不銹鋼(304.304L.316.316L)
制作規范： 國(guo)標(biao)(biao)(GB)，美標(biao)(biao)(API)，日標(biao)(biao)(JIS)

三、氣動活塞式堵截閥 首要整機資料

整機稱號 資料
閥體、閥蓋 ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯 1Cr18Ni9
密封填料 V型聚四氟乙烯
密封墊 1Cr18Ni9夾石棉板
蝸桿 45
O型密封圈 耐油橡膠
緊縮彈簧 60Si2Mn
支架 HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 HT200
推桿 2Cr13

四、氣動活塞式堵截閥 型號法則

種別 軟密封 硬密封
常溫型 中溫型 高溫型 高溫型
型號 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D
規格 DN20～200

五、氣動活塞式堵截閥 堵截機構首要手藝參數

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司
談判出產
額外流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公稱壓力 MPa 4.0(JB/T79·2-94)
路程 mm 16 25 40 60
介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（高溫）；
流量特征 兩位快開式
配履行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7
法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（高溫）
閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

六、氣動活塞式堵截閥 活塞履行機構首要手藝參數

型號 ZSD-D ZSD-3 ZSD-5 ZSD-7
活塞直徑 mm 150 200 300 400
有用面積 cm2 175 305 700 1245
路程 mm 16 25 40 60
進氣孔羅紋 M16×1.5 M20×1.5 M24×2
最大輸入力 N 7200 12800 29300 5200
可配附件 氛圍過濾減壓器、保位閥、路程開關、閥位傳遞器、電磁閥、手輪機構等
操縱氣源壓力 KPa 500

七、氣動活塞式堵截閥 機能目標

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
泄露量
滴/min		 軟密封 0
硬密封 1 3 5 7 9
堵截時候 S 1～2 2～4

額外路程誤差%		 +10

八、氣動活塞式堵截閥 許可壓差

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
許可壓差 氣開     4.0 4.0 4.0 2.8 3.5 2.4
氣關 4.0 2.5 1.7 1.0 1.1 0.8 0.6

九、氣動活塞式堵截閥 外型尺寸

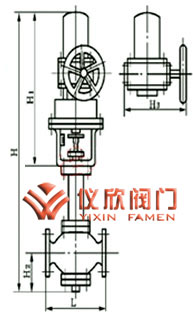

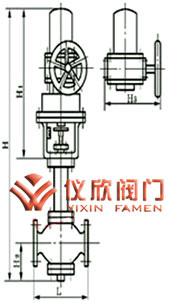

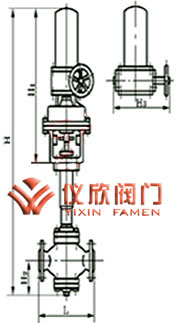

氣動活塞式堵截閥常溫型 氣動活塞式堵截閥中溫型 氣動活塞式堵截閥高溫型
氣動活塞式堵截閥常溫尺寸 氣動活塞式三通堵截閥中溫尺寸 氣動活塞式三通堵截閥高溫尺寸
干燥外觀設計長寬高
公稱
通徑 		L H2 帶手輪 不帶手輪
H H1 H3 分量kg H H1 分量kg
20 180 53 662 447 222 39 574 359 26
25 190 111 732 46 644 33
32 210 117 744 48 656 35
40 230 131 885 570 280 85 778 463 61
50 255 146 915 89 808 65
65 285 181 1131 706 389 135 969 542 97
80 310 190 1147 143 983 99
100 355 194 1155 163 991 109
125 425 256 1588 1022 305 1305 739 218
150 460 266 1608 331 1325 244
200 560 289 1659 445 1376 358
中溫型外形長寬比
公稱
通徑 		L H2 帶手輪 不帶手輪
H H1 H3 分量kg H H1 分量kg
20 180 53 813 447 222 43 725 359 30
25 190 111 883 52 795 39
32 210 117 895 54 807 41
40 230 131 1036 570 280 90 929 463 66
50 255 146 1066 95 969 71
65 285 181 1296 706 389 145 1132 542 101
80 310 190 1310 155 1146 111
100 355 194 1318 172 1154 128
125 425 256 1803 1022 327 1520 739 240
150 460 266 1823 356 1540 269
200 560 289 1874 464 1591 377
炎熱型形狀圖片大全寬度
公稱通徑 L H2 H3 -100℃ -200℃ -250℃
帶手輪 不帶手輪 帶手輪 不帶手輪 帶手輪 不帶手輪
H1 H H1 H H1 H H1 H H1 H H1 H
20 180 53 222 500 1127 500 1039 700 1237 700 1239 900 1527 900 1439
25 190 111 500 1181 500 1093 700 1381 700 1293 900 1581 900 1491
32 210 117 500 1193 500 1105 700 1393 700 1305 900 1593 900 1505
40 230 131 280 500 1310 500 1203 700 1510 700 1403 900 1710 900 1603
50 255 146 500 1335 500 1228 700 1535 700 1428 900 1735 900 1628
65 285 181 600 1554 600 1447 800 1754 800 1647 1000 1954 1000 1847
80 310 190 600 1565 600 1458 800 1765 800 1658 1000 1965 1000 1858
100 355 194 600 1569 600 1462 800 1769 800 1662 1000 1769 1000 1862
125 425 256 378 700 1942 700 1809 900 2142 900 2009 1100 2342 1100 2209
150 460 266 700 1952 700 1819 900 2152 900 2019 1100 2352 1100 2219
200 560 289 700 1982 700 1849 900 2182 900 2049 1100 2382 1100 2249
