不銹鋼內羅紋止回閥
一、不銹鋼內羅紋止回閥 概述
不銹鋼材料羅紋旋啟式止回閥就只用于材質異向過程的飽和蒸汽管道上，全面禁止材質此回流，嚴防生產變亂。 止回閥包括主動的閥類，啟閉閥件靠過程材質的精力隨意啟用或封閉性。止回閥好用材質為：水、成品油、飽和蒸汽、呈酸性材質等。
 |
 |
不銹鋼內羅紋止回閥 |

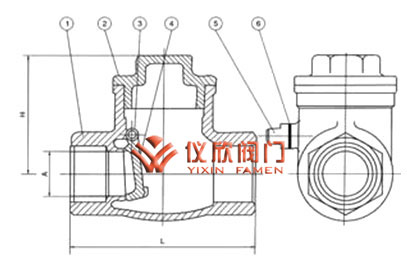

不銹鋼內羅紋止回閥尺寸圖 |
二、不銹鋼內羅紋止回閥 首要整機資料
| 序號NO. |
整機稱號 |
材質 |
| 1 |
閥體 |
不銹鋼CF8M/CF8 |
| 2 |
閥蓋 |
不銹鋼CF8M/CF8 |
| 3 |
搖桿插銷 |
不銹鋼316/304 |
| 4 |
閥瓣 |
不銹鋼CF8M/CF8 |
| 5 |
螺塞 |
不銹鋼316/304 |
| 6 |
螺塞墊片 |
聚四氟乙烯PTFE |
三、不銹鋼內羅紋止回閥 機能標準
| 公稱壓力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
| 強度實驗壓力 |
PT |
2.4, 3.8, 6.0, 7.6 |
| 高壓氣密封實驗壓力 |
|
0.6 |
| 高壓氣密封實驗壓力 |
2.0, 3.0, 4.8, 7.6 |
| 合用介質 |
h14W-(16-64)C |
h14W-(16-64)P |
h14W-(16-64)R |
| 水、油品、汽 |
硝酸類 |
醋酸類 |
| 合用溫度 |
-40～180 |
四、不銹鋼內羅紋止回閥 首要毗連尺寸及分量
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
| A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
| H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
| L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
| 分量WT(kg) |
310 |
445 |
680 |
1040 |
1490 |
2020 |
|
|
