微阻緩閉止回閥

一、微阻緩閉止回閥 概述

微阻緩閉蝶式止回閥可以用在在水凈化、水量、海洋等材質的排水的管道網上，既能解決材質的倒流，又能有必要的抽選切割性水錘，保障措施的管道的充分采用自然。微阻緩閉蝶式止回閥享有構造新奇、密度小、食用量輕、氣流內壓小、密封隔絕靠經得住、開啟閉合安逸、耐磨橡膠損、充分采用人類使用壽命長，油壓機、緩閉中受材質決定，有好些的節約畢竟等少數民族特色。HH46X HDH48X HH49X全系列微阻緩閉蝶式止回閥已被品牌汽車產業發展、城建等相關行業單一化的全面實施充分采用，表現形式出色。 微阻緩閉蝶式止回閥共用范圍：城建、化學工業、冶金機械、丁烷氣體、制藥廠、食物營養、奶茶、壞保

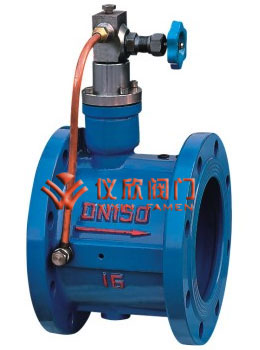

微阻緩閉止回閥	微阻緩閉止回閥尺寸圖

二、微阻緩閉止回閥 手藝參數

型號	公稱壓力 （MPa）	強度實驗壓力（MPa）	密封壓力（MPa）	合用溫度 （℃）	合用介質	緩閉時候
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	海水 污水 凈水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

三、微阻緩閉止回閥 首要零部件資料

整機稱號	閥體	閥瓣	閥桿、油缸、活塞	彈簧	閥座
資料	灰鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

四、微阻緩閉止回閥 首要形狀尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸（mm）			公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸（mm）
		L	H	H1			L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770
