鍛鋼止回閥

一、鍛鋼止回閥 概述

鍛鋼止回閥是以引領有機溶劑自己的活動組織而自主開、閉閥瓣，也可以制止有機溶劑倒流的調節閥，又被叫做逆止閥、單邊閥、順流閥、和背壓閥。止回閥是指一種生活自主調節閥，其前提作用是制止有機溶劑倒流、制止泵及動力電想法轉反，和貯槽有機溶劑的泄放。止回閥還用于于給此中的的壓力都可以增至走向機制壓的讓機制實現供給充足寶箱的壓縮空氣管道上。止回閥前提可以分成旋啟式止回閥（依中心點逆轉）與升降式止回閥（沿水平線挪動）。

鍛鋼止回閥有三種閥蓋設想，第一種是螺栓型閥蓋，經由過程高低面毗連，接納不銹鋼帶與柔性石墨環繞糾纏墊片，按需要也可接納環毗連，第二種是焊接型閥蓋，經由過程羅紋密封后焊接，按需要也可間接接納剛性焊接，第三種是自密封閥蓋，經由過程羅紋與自密封閥蓋毗連。
止回(hui)閥另有三種差別的布局(ju)設想，別離是：立升式(shi)止回(hui)閥、球形止回(hui)閥和旋啟(qi)式(shi)止回(hui)閥。毗連(lian)體例(li)有法蘭,對(dui)焊等(deng)!

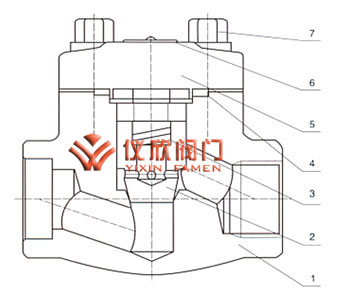

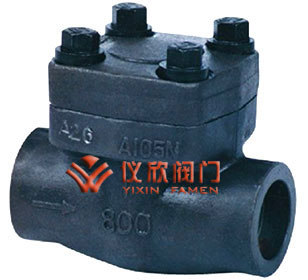

鍛鋼止回閥	鍛鋼止回閥尺寸圖

二、鍛鋼止回閥 布局設想和標準

止回閥設計制作按MSS SP-118,BS5352,ANSI/ASME B16.34,研究與工程驗收按API 598,標識（標簽）隨著MSS SP-25。

三、鍛鋼止回閥 布局情勢

鍛鋼止回閥鍛鋼旋起式	鍛鋼止回閥鍛鋼起落式

1.全通徑或縮徑； 2.立升式止回閥 3.球狀止回閥 4.旋啟式止回閥 5.可按提起容納彈簧片可以幫助校準 6.容納圍繞纏繞式墊圈的螺栓標準型閥蓋、羅紋填料密封蓋對接焊型閥蓋，或自填料密封蓋閥蓋 7.承插對接焊ANSI/ASME B16.11 8.羅紋端(NPT端)按ANSI/ASME B1.20.1

四、鍛鋼止回閥 資料表

序號NO.	名 稱	美標碳鋼CS to ASTM	美標合金鋼AS to ASTM	美標不銹鋼鋼SS to ASTM
		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	立升式閥瓣	A276 410	A276 304	A276 F304(L)	A276 F316(L)
3	墊片	Corrugated SS+graphite		SS+PTFE
4	閥蓋	A105	A182　F22	A182 F304(L)	A182 F316(L)
5	銘牌
6	螺栓	A193 B7	A193 B16	A193 B8M	A193 B8M
7	球	A182 F304	A182 F304	A182 F304	A182 F304
合用介質			(水、油、氣等)W.O.G.etc		(酸類)HNO3,CH3OOH etc
合用溫度			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按懇求寬容其它資料 CS=碳素鋼 AS=碳素鋼鋼 SS=冷庫保溫隔熱板的表層

五、鍛鋼止回閥 尺寸和分量表

通徑		縮徑RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全徑FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	152	172	200
		900～1500Lb	111	111	111	130	152	172	220	220
H(OPEN)		150～800Lb	61	61	65	79	95	103	118	132
		900～1500Lb	65	79	79	97	104	120	139	215
Weights	Bolted	150～800Lb	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
		900～1500Lb	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	Welded	150～800Lb	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9
		900～1500Lb	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3
