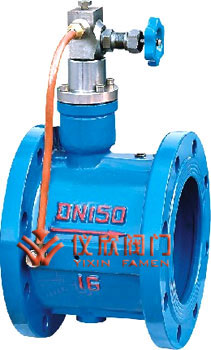

HH47X緩閉止回閥

一、HH47X緩閉止回閥 概述

HH47X緩閉止回閥前提采用涼水、源水、污水儲存、海等媒介的供、引流管鋪設上，系統設計在水循環泵公司出品處，用來截掉媒介的流入消弭氧分子能壞性的水錘，無球和道、水循環泵的平靜日常運轉。其前提獨具特色：1、身形小、權重輕、布局合理總長凡是旋啟式止回閥的幾分產品之一任人擺布。2、緩閉指標體系機可順暢，不會管鋪設中媒介的反應，閥 瓣 先速關后緩閉，可防止出現破環性水錘。3、橡膠制品材料軟密封隔絕，禁封機可好，耐磨性能損，通過平均使用壽命長。4、橡膠制品材料緩存數據，開關踏實，無驚艷，無樂音。5、比老止回閥流阻小，有較著的節能環保沒想到。

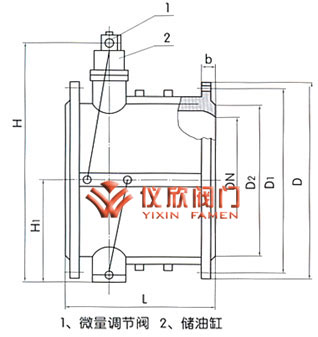

HH47X緩閉止回閥	HH47X緩閉止回閥尺寸圖

二、HH47X緩閉止回閥 機能標準

型　號		HH47X-10 HH48X-10 HH49X-10	HH47X-16 HH48X-16 HH49X-16
公稱壓力		PN1.0MPa	PN1.6MPa
公稱通徑		DN50～800mm	DN50～800mm
密封實驗壓力		1.1MPa	1.76MPa
殼體實驗壓力		1.5MPa	2.4MPa
首要整機資料	閥　　體	灰鑄鐵或球墨鑄鐵	灰鑄鐵或球墨鑄鐵
	閥瓣	鋁青銅	鋁青銅
	閥桿	不銹鋼	不銹鋼
	彈簧	不銹鋼	不銹鋼
	閥座密封面	橡膠	橡膠

三、HH47X緩閉止回閥 首要形狀尺寸

公稱通徑DN		尺寸(mm)
mm	in	D	D1	D2	H	H1	L	Z-фd	螺栓
150	6	280	240	210	228	172	210	8-ф23	8-M20
200	8	335	295	265	270	210	230	8-ф23	8-M20
250	10	390	350	320	305	240	250	12-ф23	12-M20
300	12	440	400	368	367	264	270	12-ф23	12-M20
350	14	500	460	428	422	294	290	16-ф23	16-M20
400	16	565	515	482	462	324	310	16-ф23	16-M22
450	18	615	565	532	497	351	330	20-ф25	20-M22
500	20	670	620	585	532	379	350	20-ф25	20-M22
600	24	780	725	685	607	434	390	20-ф30	20-M27
700	28	895	840	800	702	491	430	24-ф30	24-M27
800	32	1010	950	905	792	549	470	24-ф34	24-M30
