低溫電磁閥
一、低溫電磁閥 概述
低溫電磁閥是直接(jie)先導(dao)式均衡型電(dian)磁閥，具備耐(nai)低溫，耐(nai)侵蝕，耐(nai)磨損、利用(yong)規模廣(guang)等長處。普遍(bian)利用(yong)于保(bao)送水、輕油(you)、重(zhong)油(you)、過熱(re)蒸(zheng)汽、侵蝕氣(qi)(qi)體(ti)等介質(zhi)管路中。實現體(ti)系(xi)中氣(qi)(qi)體(ti)、蒸(zheng)汽、液(ye)體(ti)、油(you)類等各類介質(zhi)的主(zhu)動節制和(he)主(zhu)動調理。
 |
 |

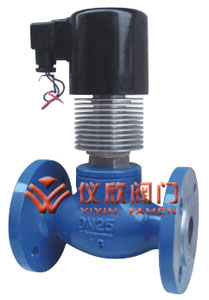

不銹鋼低溫電磁閥 |

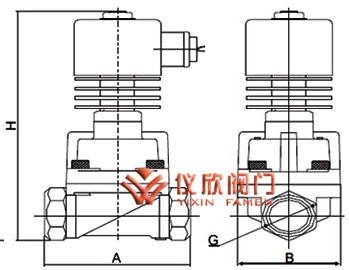

不銹鋼低溫電磁閥布局圖 |
二、不銹鋼低溫電磁閥 手藝參數
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
| 公稱壓力（Mpa） |
1.6 |
| 任務壓差（Mpa） |
0.04~1.6 |
| 任務介質 |
蒸汽、油（低溫氣體、液體） |
| 介質溫度（℃） |
-40~350 |
| 情況溫度（℃） |
-40~60 |
| 情況溫度（℃） |
95±3% |
| 額外電壓（V） |
Ac220 |
| 功率（VA） |
45 |
| 絕緣品級 |
H級 |
| 任務頻次 |
持續 |
| 額外流量系數（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
| 泄漏量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 |
三、不銹鋼低溫電磁閥 形狀尺寸
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
| 10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
| 15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
| 20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
| 25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
| 32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
| 40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
| 50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
