電動調理球閥

一、電動調理球閥 概述

Q941F電動調理球閥合用于兩位調理、堵截的場所。閥與履行機構的毗連接納直連體例，電動履行機構內置伺(si)服(fu)體系，不必另(ling)配伺(si)服(fu)縮小(xiao)器，輸出4-20mA旌旗燈號(hao)及220VAC電(dian)源便(bian)可節制(zhi)運(yun)行(xing)(xing)。具備連線(xian)簡略(lve)，布局(ju)松散、尺寸(cun)小(xiao)、分量(liang)輕(qing)、阻力小(xiao)、舉措不變靠得住等長處。履行(xing)(xing)機(ji)構可按照用戶請求另(ling)設置裝備擺設UNIC、PSQ、HQ、DHL等型號(hao)電(dian)子式電(dian)動履行(xing)(xing)機(ji)構。

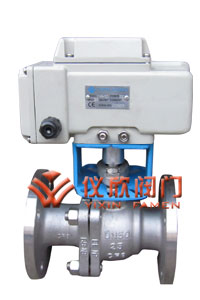

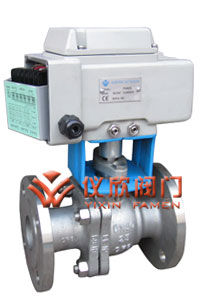

電動堵截球閥	電動調理球閥

二、電動調理球閥 履行規范

1、設想與制作：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、布局長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、查驗(yan)主(zhu)實驗(yan)：JB/T 9092、API 598。

三、電動調理球閥 首要手藝目標

節制精度：0.1%-3.0%(經由過程U4參數可調)
可接電動履行器反應旌旗燈號：電位器500Ω-10KΩ
可接收內部節制旌旗燈號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸出阻抗：250Ω；
經由過程點竄U1參數可設定：①DRTA/正舉措，RVSA/逆舉措模態②輸出旌旗燈號間斷時“間斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆訂貨時指明
輸出履行器地位旌旗燈號：低漂移輸出4-20mADC對應履行器全閉至全開，旌旗燈號完整與輸出斷絕（光電斷絕），輸出負載≤500Ω
情況溫度：0-70℃，濕度：35-85%
有超溫掩護功效：定位器殼內溫度≥70℃時，定位器遏制對履行器的開閉節制
可經由過程按鍵自在標(biao)定輸(shu)出旌旗燈號(hao)所對應履(lv)行器的(de)舉措區(qu)間（普通標(biao)定為電(dian)動履(lv)行器全閉、全開地位(wei)）

四、電動調理球閥 手藝參數

實驗壓力 （Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度實驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封實驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密實驗	0.5～0.7

五、電動調理球閥 首要零部件資料

整機稱號	材 料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
合用介質	水、氣體、蒸汽、油品等	硝酸等侵蝕性介質		強氧化性介質	醋酸等侵蝕介質		尿素等侵蝕性介質

六、電動調理球閥 首要形狀尺寸

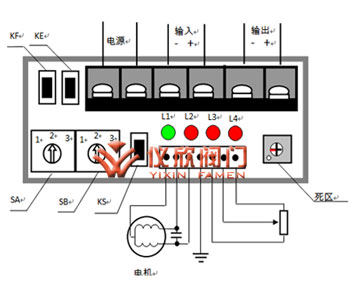

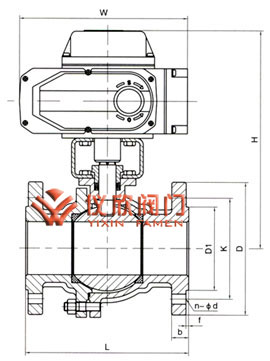

電動調理球閥尺寸圖	電動調理球閥用戶接線圖

公稱壓力DN	L	D	H	L1	D1	b	Z-d1	H1
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380
