儀欣閥門：電動節制閥>>電動球閥>>電動內羅紋三通球閥

電動內羅紋三通球閥|內羅紋電動三通球閥

一、電動內羅紋三通球閥 概述

電動內羅紋三通球閥由YXR、YXX、精小型電動履行器與高平臺內羅紋三通球閥構成，按照閥門的布局分為L型與T型兩種。電動內羅紋球閥布局松散、外型雅觀、密封機能好，經由過程220V電源旌旗燈號或手操器便可完成管道中介質流向的切換，也能使彼此垂直的兩個通道連通或封閉。

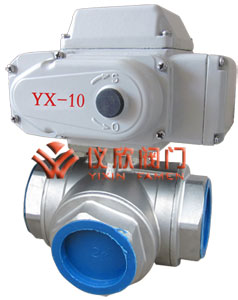

電動內羅紋三通球閥 電動內羅紋三通球閥
電動內羅紋三通球閥 電動內羅紋三通球閥尺寸圖

二、電動內羅紋三通球閥 首要零部件資料

序號NO 整機稱號 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 球 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向唆使牌 ALUMINUM
12 華司 不銹鋼CF8
13 螺帽 不銹鋼CF8
14 鎖定裝配 不銹鋼CF8
15 皮套 塑料
16 盲蓋 不銹鋼CF8M/CF8

三、電動內羅紋三通球閥 首要形狀尺寸

L型關鍵性的尺寸
SIZE d L H D1 B W1 W2 h 分量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1 / 4 " 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1 / 2 " 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450
T型關鍵外形尺寸
SIZE d L H D1 B F G W1 W2 h 分量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650
