電動開關球閥

一、電動開關球閥 概述

電動開關球閥由YXX、YXR、系列電動履行器與O型球閥構成，首要用于管道下流體截斷。電動開關球閥具備布局松散，體積小密封機能優勝等特色，凡是合用于密封請求嚴酷的場所，普遍利用于化工、煤油、制藥、輕工等行業的主動堵截體系。電動開關球閥閥體與履行機構的毗連接納直連體例，電動履行機構不必配伺服縮小器，輸入220VAC電源便可節制運行。電動開關球閥具備(bei)連線(xian)簡略，布局松(song)散、尺寸小(xiao)、分量輕、阻力小(xiao)、舉措(cuo)不變靠得住(zhu)等長處(chu)。履行機(ji)構(gou)可按照用戶請求另設置裝備(bei)擺(bai)設YXX、YOQ、PSQ，別的也能(neng)夠(gou)按照差(cha)別的工況配防爆開關型，另有疾速堵截型球(qiu)閥。。

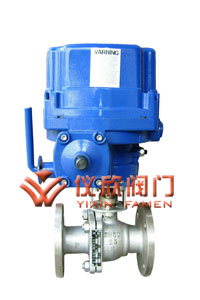

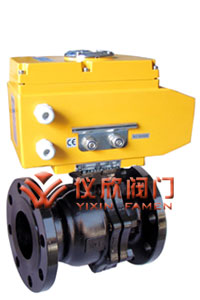

電動開關球閥（配YXX電動履行器）	電動開關球閥（配YXQ電動履行器）

二、電動開關球閥 履行標準

1、設想與制作：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、布局長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、查(cha)驗主實驗：JB/T 9092、API 598。

三、電動開關球 閥手藝參數和機能

YXR系列履行機構手藝參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸入力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
舉措規模	0～90° 0～360°	泄露量	軟密封:零泄露	硬密封:≤額外流量的10-5
舉措時候	15秒/30秒/60秒	履行機構	可另配YXX、YXQ、PSQ等精小型電動履行器
掩護裝配	過熱掩護	流量特征	快開特征
情況溫度	-30°～60°	可調規模	DN10-80	DN100-300
			250:1	350:1
手動操縱	同附帶手柄操縱	根基偏差	±1%
限位	電氣、機器二重限位	死區	≤1%
防護品級	相稱于IP-65	回差	≤1%
地位丈量	可選裝開關或電位計	合用溫度	密封面
驅動機電	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖

四、電動開關球閥 首要機能標準

實驗壓力 （Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度實驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封實驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密實驗	0.5～0.7

五、電動開關球閥　首要整機材質

整機稱號	材 料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
合用介質	水、氣體、蒸汽、油品等	硝酸等侵蝕性介質		強氧化性介質	醋酸等侵蝕介質		尿素等侵蝕性介質

六、電動開關球閥 首要形狀尺寸

公稱壓力DN		L	D	H	L1	D1	b	Z-d1	H1
壓力		1.6/2.5/4.0	1.6/2.5/4.0		1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15		130/130/140	95	275	157	65	14/16/16	4-14	48
20		140/140/150	105	280	157	75	14/16/16	4-14	53
25		150/150/165	115	287	157	85	14/16/16	4-14	58
32		165/165/180	135	354	208	100	16/16/18	4-18	68
40		180/180/200	145	312	208	110	16/16/18	4-18	73
50		200/200/220	160	325	208	125	16/20/20	4-18	80
65		220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80		250/250/280	195	365	256	160	20/22/22	8-18	98
100		280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125		320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150		360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200		400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250		630 750	405 470	545	380
300		750 870	460 530	580	380
