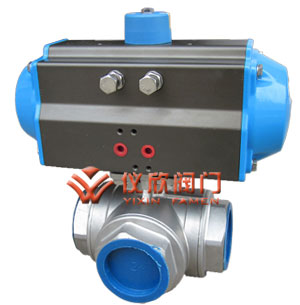

氣動內羅紋三通球閥

一、氣動內羅紋三通球閥 概述

汽動系統平衡系統內羅紋三通管接頭管件管閥體可分“L型汽動系統平衡系統內羅紋三通管接頭管件管閥體”與“T型汽動系統平衡系統羅紋三通管接頭管件管閥體”，L型混用于有機溶劑的走向切回，能使你我徑直的3個工作區聯通寬帶，T型混用于有機溶劑的分配，合流或走向切回。 汽動系統平衡系統內羅紋三通管接頭管件管閥體混用于美食、碳酸飲料、醫療器械、有機化工等純真管道閥門及加工業環保節能、水處治、較高樓層擴建、通風空調工程溝等管道閥門。

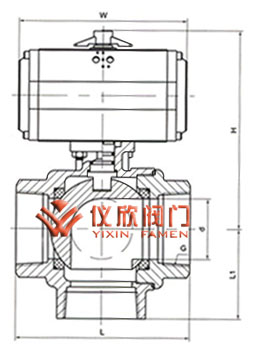

氣動內羅紋三通球閥	氣動內羅紋三通球閥形狀尺寸圖

二、氣動內羅紋三通球閥 附件選項

回訊器：也叫限位開關，長途反應開關旌旗燈號 （通俗型、防爆型可選）
電磁閥：雙感化選二位五通、單感化選二位三通（通俗、防爆；多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加光滑油
手輪機構：動彈手輪機構，可完成手動開、關閥
電氣定位器：輸出4～20mA旌旗燈號,完成閥門調理功效（通俗、防爆可選）
備(bei)注: 氣缸參數請另參考所選配的氣動履行器材料

三、氣動內羅紋三通球閥 任務狀況先容

氣動履行器意大利進口，外表經陽極氧化處置，齒輪齒條布局，有開關兩個地位+/-5°路程調理
NAMUR規范氣源接口，可與電磁閥間接毗連一般利用壽命可達100萬次
球閥和履行器之間無支架毗連，一體化的外型布局松散，削減裝備空間
三通球閥任一通口都可用作進口而無泄漏，并可按照工況須要制成L型或T型通道,使裝置加倍便利
三通球閥分為L型和T型，L型合用于介質的流向切換，能使彼此垂直的兩個通道聯通，T型合用于介質的分流，合流或流向切換。
雙層閥桿填料合適德國TüV TA-LUFT的閥桿泄漏測試請求
在體系泄(xie)壓后無需拆(chai)下全部(bu)閥(fa)體就可(ke)以停(ting)止(zhi)查抄和維修(xiu)。

四、氣動內羅紋三通球閥 首要毗連尺寸

L型基本盡寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	分量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
1 1 / 4 "	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
1 1 / 2 "	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650

T型關鍵盡寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	分量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
1 1 / 4 "	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
1 1 / 2 "	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650
