電動調理閥

襯氟停止閥

一、襯氟停止閥 特色

停止閥是指封閉件（閥瓣）由閥桿動員并沿閥座中間軸線做起落活動的閥門，在管路上首要用來接通或停止斷管路中的介質，但不能做節省用。
一、停止閥根基布局
1.氟塑料全襯里J41F46型縱貫式、J45F46型直流式、J44F46型角式停止閥，具備布局松散、啟閉矯捷、耐侵蝕機能強，路程短（普通為公稱通徑1/4）等項長處，被普遍利用在煤油、化工等管路體系中做截斷介質用，但須要夸大的是氟塑料襯里的停止閥嚴禁用做流量調理，以避免節省口處發生的高速介質流沖蝕 粉碎密封面。
2.閥瓣與閥桿設想為一體布局，用以避免因為管路壓力動搖形成內件沖出閥體的能夠性，布局松散，利用寧靜。
二、設想規范：遵守GB 12233 / GB 12235規范。
三、手動、齒輪傳動、氣動（常開或常閉）、電動。

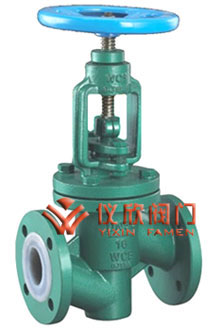

襯氟停止閥 襯氟停止閥

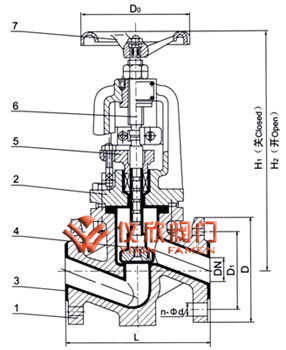

襯氟停止閥 襯氟停止閥尺寸圖

二、襯氟停止閥　手藝規范

設想規范 GB12233/GB12233
布局長度 GB12221
法蘭規范 JB/T79-94
GB9113.1-26
查驗實驗 GB/T13927
驅動體例 手動、電動、氣動

三、襯氟停止閥 首要零部件資料表

序號 整機稱號 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
1 閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4 填料/壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母   0Cr18Ni9 0Cr18Ni9
10 手輪 WCB WCB WCB

四、襯氟停止閥　首要外型和毗連尺寸

公稱通徑 規范值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-Ф14 100 240 265 7
25 1 160 115 85 65 2 16 4-Ф14 120 245 270 7.8
32 11/4 180 135 100 78 2 18 4-Ф18 140 255 285 11
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 315 13
50 2 230 160 125 100 3 20 4-Ф18 160 295 330 15
65 21/2 290 180 145 120 3 20 4-Ф18 180 350 395 23
80 3 310 195 160 135 3 22 4-Ф18 240 395 445 38
100 4 350 215 180 155 3 22 8-Ф18 240 450 490 42
125 5 400 245 210 185 3 24 8-Ф18 280 525 555 55
150 6 480 380 240 210 3 24 8-Ф23 320 605 645 77
200 8 495 335 295 265 3 26 8-Ф23 360 645 765 135
250 10 622 390 350 320 3 28 12-Ф23 400 685 805 220
300 12 698 440 400 368 4 28 12-Ф23 400 710 814 277
350 14 787 500 460 428 4 30 16-Ф23 450 750 855 320
公稱通徑 規范值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-Ф14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-Ф14 120 250 275 8.2
32 11/4 180 135 100 78 2 18 4-Ф18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 320 14
50 2 230 160 125 100 3 20 4-Ф18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-Ф18 180 355 400 26
80 3 310 195 160 135 3 22 8-Ф18 240 400 450 40
100 4 350 215 180 155 3 24 8-Ф18 240 455 495 50
125 5 400 245 210 185 3 26 8-Ф18 280 530 560 65
150 6 480 280 240 210 3 28 8-Ф23 320 610 650 85
200 8 495 335 295 265 3 30 12-Ф23 360 650 770 150
250 10 622 405 355 320 3 32 12-Ф25 400 690 810 245
300 12 698 460 410 375 4 34 12-Ф25 400 730 845 295
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-Ф14 120 240 265 7.5
20 3/4 150 105 75 55 2 16 4-Ф14 120 245 270 8
25 1 160 115 85 65 2 16 4-Ф14 140 250 275 9
32 11/4 180 135 100 78 2 18 4-Ф18 160 260 290 13
40 11/2 200 145 110 85 3 18 4-Ф18 180 285 320 15
50 2 230 160 125 100 3 20 4-Ф18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-Ф18 240 355 400 28
80 3 310 195 160 135 3 22 8-Ф18 280 400 450 42
100 4 350 230 190 160 3 24 8-Ф23 320 455 495 57
125 5 400 270 220 188 3 28 8-Ф25 320 530 560 71
150 6 480 300 250 218 3 30 8-Ф25 360 610 650 90
