儀欣閥門：手動閥門>>球閥>>對夾球閥

對夾球閥

一、對夾球閥　產物特點

公稱壓力差：1.6-2.5MPa 同用的溫度規模較：-20～232℃～350℃ 同用材質：水、油、氣及某類破壞性液狀體（W.O.G）

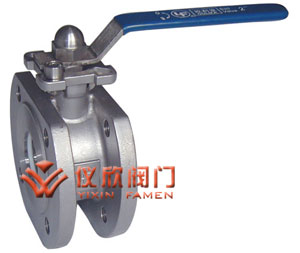

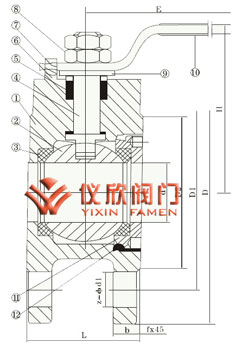

對夾球閥 對夾球閥,布局圖
對夾球閥 對夾球閥布局圖

二、對夾球閥 首要整機資料

序號 整機稱號 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼SS304 不銹鋼SS304
7 手柄 不銹鋼SS304 不銹鋼SS304
8 閥桿螺母 不銹鋼SS304 不銹鋼SS304
9 填料壓套 不銹鋼SS304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

三、對夾球閥 主接尺寸及品質

SIZE 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3
