V型球閥
V型球閥是一種芯閥座接納金屬，或金屬對聚四氟乙烯密封共同的扭轉球閥，它將球閥和蝶閥的最好節制特征連系成一體,既可用作節制調理閥，又可作關斷堵截閥。
V型球閥利(li)用規范：1、設(she)想、制作 按GB12237-89 2、布局長(chang)度按 GB12221-89 3、毗(pi)連(lian)法蘭(lan)：JB79-94 4、 閥(fa)門查(cha)抄和(he)實驗(yan)按GB13927-89
 |
 |

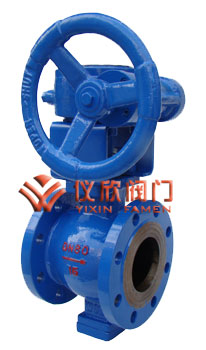

V型球閥 |

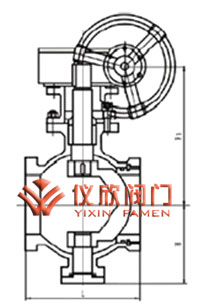

V型球閥布局圖 |

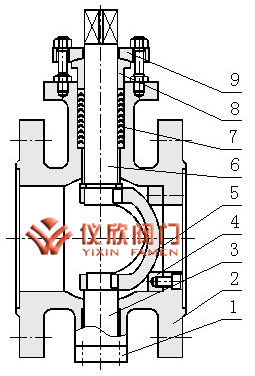

一、V型球閥 首要整機資料
| 本體材質為碳鋼 |
 |
| 1 |
底座 |
WCB |
LCB |
WC9 |
| 2 |
閥體 |
WCB |
LCB |
WC9 |
| 3 |
下閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 4 |
密封圈 |
PTFE/PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
2Cr13 |
2Cr13 |
2Cr13 |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
WCB |
LCB |
WC9 |
| 9 |
壓板 |
WCB |
LCB |
WC9 |
| 本體材質為不銹鋼 |
| 1 |
底座 |
CF8 |
CF8M |
CF3M |
| 2 |
閥體 |
CF8 |
CF8M |
CF3M |
| 3 |
下閥軸 |
304 |
316 |
316L |
| 4 |
密封圈 |
PTFE/PPL |
| 5 |
V球 |
CF8 |
CF8M |
CF3M |
| 6 |
上閥軸 |
304 |
316 |
316L |
| 7 |
填料 |
柔性石墨/PTFE |
| 8 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
| 9 |
壓板 |
CF8 |
CF8M |
CF3M |
注：及以上為正規如何設定防具陳列選址，正規的閥體素材是碳鋼板和不銹鋼，也可通過普通用戶必須 已停如何設定防具陳列。
二、V型球閥 尺寸及品質
PN1.6 MPa核心毗連尺碼及權重
| 公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
| L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
| H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
| 手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
| E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
| F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
| W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
| Wt(㎏) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
| 電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
| L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
| 氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
| L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
PN2.5 MPa關鍵毗連尺寸規格及參量
| 公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
| L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
| H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
| 手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
| E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
| F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
| W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
| Wt(㎏) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
1030 |
2100 |
| 電動 |
H2 |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
420 |
| L1 |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
400 |
400 |
| 氣動 |
H3 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1205 |
1295 |
| L2 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
2840 |
