Q41F浮動球閥
一、Q41F軟密封法蘭球閥 特色
1、進步前輩的閥座:聚多年球閥制作經歷而設想的閥座,確保閥門密封,摩擦系數低,操縱力矩小、多種閥座資料、順應規模廣。
2、開關無誤的手柄:接納扁頭閥桿,與手柄的毗連不會錯位,從而保障手柄唆使的開關狀況與閥分歧辭。
3、鎖緊裝配:為避免閥門開關誤操縱,在閥門全開、全關地位有鎖定孔,確保閥門處于準確的地位。
4、閥桿防飛布局:閥桿為下裝式,避免受壓飛出,同時可在火警后,與閥體形成金屬打仗,確保閥桿密封。
合用介質:水、氣、油品、自然氣和酸堿侵蝕性介質。 合用溫度:-196~350℃ 驅動體例:手動、氣動、電動、液動等。
公(gong)稱通(tong)徑:DN 15-250 1/2"~10"
 |
 |

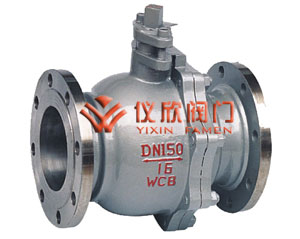

Q41F浮動球閥 |

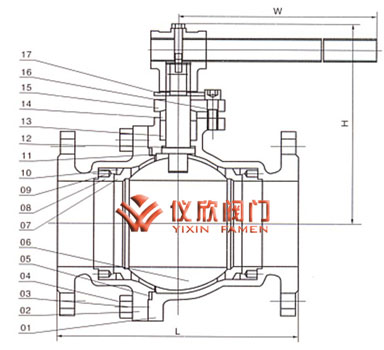

Q41F浮動球閥布局圖 |
二、Q41F軟密封法蘭球閥 手藝規范
| 設想根據 |
國標系列 |
美標系列 |
| 設想規范 |
GB/T12237 |
AP16D |
ANSI B16.34 |
| 法蘭毗連布局長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
| 布局長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
| 毗連法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
| 對焊端 |
GB/T12224 |
ANSI B16.25 |
| 實驗和查驗 |
GB/T9092 |
AP16D |
AP1598 |
三、Q41F軟密封法蘭球閥 首要整機及材質
| 序號 |
整機稱號 |
材質 |
| GB |
ASTM |
| 1 |
閥體 |
WCB |
A2116-WCB |
| 2 |
密封圈 |
PTFE、RPP |
PTFE、RPP |
| 3 |
球體 |
1C18Ni9Ti |
SS304 |
| 4 |
螺母 |
35 |
A194-2H |
| 5 |
螺柱 |
35CrMoA |
A193-B7 |
| 6 |
石體 |
WCB |
A216-WCB |
| 7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
| 8 |
填料 |
PTFE |
PTFE |
| 9 |
填料壓蓋 |
WCB |
A2116-WCB |
| 10 |
定位片 |
25 |
A105 |
| 11 |
擋圈 |
65Mn |
AISI 1066 |
| 12 |
手柄 |
K33 |
A47-667
Gr.32510 |
| 13 |
閥桿 |
1Cr33 |
A276-410 |
| 14 |
螺釘 |
35 |
A193-B7 |
| 15 |
止推墊片 |
PTFE |
PTFE |
四、Q41F軟密封法蘭球閥 實驗壓力
| 壓力品級 |
實驗壓力(MPa) |
| 公稱壓力(PN) |
磅級(Class) |
殼體實驗 |
密封實驗 |
| 1.0 |
- |
1.5 |
1.1 |
| 1.6 |
- |
2.5 |
1.76 |
| 2.5 |
- |
3.8 |
2.75 |
| 4.0 |
- |
6.0 |
4.4 |
| 6.4 |
- |
9.6 |
7.04 |
| - |
150 |
3.0 |
2.2 |
| - |
300 |
7.6 |
5.6 |
| - |
600 |
15.0 |
11.0 |
| - |
10K |
2.4 |
1.5 |
| - |
20K |
5.8 |
4.0 |
五、Q41F軟密封法蘭球閥 毗連尺寸
PN1.6MPa 首先是毗連大小及使用
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
| H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
| Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa 重要毗連規格及圖像
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
| Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
PN4.0MPa 首先毗連圖片尺寸及重量
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
| H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
| Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4MPa 首要任務毗連長寬及使用
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
| Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
PN10MPa 首先毗連面積及權重
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
| Wt(Kg) |
6.5 |
7 |
10 |
15 |
18 |
25 |
32 |
46 |
75 |
|
|
|
