電動調理閥

Q347高壓鍛鋼球閥

高壓鍛鋼球閥產物特色(se)：1、本產物一切(qie)部件(jian)均為鍛件(jian)2、接納(na)下裝式閥(fa)桿(gan)，設置倒密(mi)封(feng)布局(ju)，確保填(tian)料處靠得住密(mi)封(feng)及避(bi)免(mian)閥(fa)桿(gan)脫出。3、接納(na)鑲嵌式閥(fa)座(zuo)。閥(fa)座(zuo)面前設置O型(xing)圈,確保介(jie)質(zhi)不外漏。

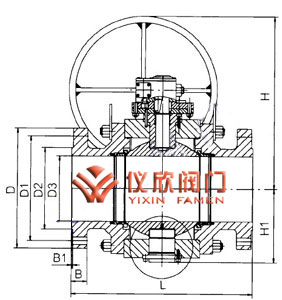

Q347高壓鍛鋼球閥 Q347高壓鍛鋼球閥,布局圖
Q347高壓鍛鋼球閥 Q347高壓鍛鋼球閥布局圖

一、Q347高壓鍛鋼球閥 首要整機材質

整機稱號 材質
GB ASTM
閥體、閥蓋 WCB A216-WCB
密封圈 尼龍 尼龍
球體 1Cr18Ni9Ti SS 304
閥座、閥桿 2Cr12 A246-416
O形圈 橡膠 橡膠
雙頭螺柱 35CrMoA A193-B7

二、Q347高壓鍛鋼球閥 首要機能標準

公稱壓力 實驗壓力
殼體 高壓液密封 高壓氣密封
16.0 24 17.6 0.6
32.0 48 35.2
合用溫度 -40~80℃
合用介質 水、油品、氮氣、氨氣、氫氣液化

三、Q347高壓鍛鋼球閥 毗連尺寸

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 主 要 尺 寸 （mm）
L L1 D D1 H W M D2 b Z- Φ d
法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭
160 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-Φ18
15 230 170 62 70 95 100

 60 23 85 62 220 M24×2 20 20 3-Φ18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-Φ18
25 260 205 77 95 105 115 68 36 100

 80 250 M33×2 28 22 3-Φ18
32 300 230 100 110 115 150 80 43 120 96 300 M42×2 38 24 4-Φ18
40 260 110 120 165 170 115 49 150 111 400 M52×2 48 30 6-Φ26
50 400 330 130 140 165 200 115 61 165 128 450 M64×3 58 32 6-Φ26
65 490 360 140 150 200 225 145 80 180 180 500 M80×3 74 40 6-Φ29
80 580 380 150 160 225 270 170 105 200 200 600 M24×2 94 50 6-Φ33
100

 620 430 178 188 260 320 190 118 245 245 800 M125×4 115 60 6-Φ36
320 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-Φ18
15 230 170 62 70 105 100 68 23 85 62 220 M33×2 28 20 3-Φ18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-Φ18
25 260 205 77 95 115 115 80 36 100

 80 250 M42×2 35 25 4-Φ18
32 300 230 100 110 135 150 95 43 120 96 300 M52×2 41 30 4-Φ22
40 350 260 110

 120 165 170 115 49 150 111 400 M64×3 47 35 6-Φ26
50 400 330 130 140 200 200 145 61 165 128 450 M80×3 70 40 6-Φ29
65 490 360 140 150 225 225 170 80 180 180 500 M100×3 90 50 6-Φ33
80 580 380 150 160 260 270 195 105 200 200 600 M125×4 112 55 6-Φ36
1OO 620 430 178 188 300 320 235 118 245 245 800 M155×4 135 65 8-Φ36
