Q71對夾式球閥
對夾毗連球閥 具備布(bu)局松散、體(ti)積小、分量輕(qing)、 密(mi)封機能好、啟閉矯捷(jie)、裝配(pei)(pei)便利等特色。首要合用于煤油、化工(gong)、冶金(jin)、制(zhi)藥、食物等各種體(ti)系中(zhong)。
而保(bao)溫對夾毗連球閥(fa)(fa)杰出的(de)(de)保(bao)溫保(bao)冷特征(zheng)既能有用避免(mian)管路中(zhong)黏稠介(jie)質凝(ning)結(jie)，又能下降管路中(zhong)介(jie)質熱量的(de)(de)喪失。
本系列對夾球閥(fa)(fa)可(ke)裝上響應的(de)(de)電(dian)動及(ji)氣動裝配(pei)(pei),以完成遙(yao)控(kong)或主動節(jie)制(zhi)。
 |
 |

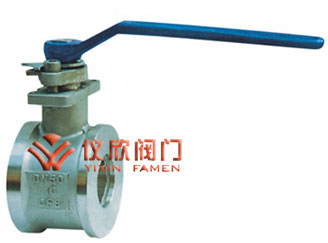

Q71對夾式球閥 |

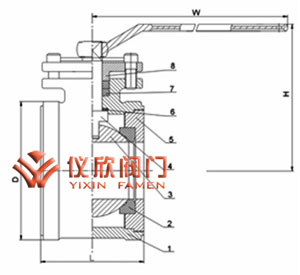

Q71對夾式球閥布局圖 |
一、Q71對夾式球閥 手藝標準
| 布局情勢 |
對夾式 |
| 毗連法蘭 |
ANSI B16.5、JB/T79 |
| 驅動體例 |
手動、電動、氣動 |
| 實驗和檢 |
JB/T9092-99 API 598 |
二、Q71對夾式球閥 首要整機材質
| 序號 NO |
整機稱號 |
材 質 |
| GB |
ASTM |
| 1 |
閥體 |
CF8 |
A351-CF8 |
| 2 |
密封圈 |
PTFE、PPL |
| 3 |
球體 |
0Cr18Ni9 |
A351-CF8 |
| 4 |
閥桿 |
0Cr18Ni9 |
A276-304 |
| 5 |
閥座 |
0Cr18Ni9 |
A276-304 |
| 6 |
墊片 |
PTFE、PPL |
| 7 |
墊片 |
柔性石墨 +不銹鋼 |
| 8 |
填料 |
PTFE、PPL |
| 9 |
壓套 |
0Cr18Ni9 |
A351-CF8 |
三、Q71對夾式球閥 首要外型及毗連尺寸表
| 公稱通徑(DN） |
主 要 尺 寸 （mm） |
| L |
D |
W |
H |
| （ mm） |
（ in） |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
| 15 |
1/2 |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
| 20 |
3/4 |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
| 25 |
1 |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
| 32 |
11/4″ |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
| 40 |
11/2″ |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
| 50 |
2 |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
| 65 |
21/2″ |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
| 80 |
3 |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
| 100 |
4 |
140 |
164 |
164 |
170 |
173 |
159 |
240 |
180 |
注：產品蝶閥重要零器件及隔絕面的材料可根據現實生活工況法前提下或用戶名很大申請思路備選。
