氣動法蘭蝶閥

一、氣動法蘭蝶閥 概述

氣動法蘭蝶閥由角路程(cheng)氣動活塞式(shi)履(lv)行器及蝶(die)閥閥體構(gou)成，接納(na)三維偏疼道理設想，使(shi)密封面的(de)空間活動軌跡到(dao)達抱負化，密封面彼此之間無(wu)摩(mo)擦(ca)、無(wu)干(gan)與、加上密封資料挑選(xuan)適當，從(cong)而使(shi)蝶(die)閥的(de)密封性(xing)、耐(nai)侵蝕性(xing)、耐(nai)高溫性(xing)和耐(nai)磨性(xing)等獲得(de)了(le)靠得(de)住的(de)保障。氣動法蘭蝶(die)閥開啟力(li)(li)矩小，矯(jiao)捷便(bian)利(li)，省力(li)(li)節能。

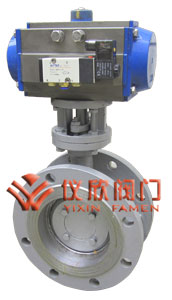

氣動法蘭蝶閥	氣動法蘭蝶閥尺寸圖

二、氣動法蘭蝶閥 特色

1、氣動法蘭蝶閥布局簡略、松散、分量輕、易于裝置和裝配、維修便利；
2、三維編心布局，使蝶板越關越緊，其密封機能靠得住，到達無泄露。
3、蝶板密封面接納堆焊鈷基硬質合金，密封面耐磨損，操縱壽命長；
5、本蝶閥(fa)布局怪異，“開關”僅需動彈閥(fa)桿90°便(bian)可完成。耐高溫(wen)、耐高溫(wen)、耐侵蝕性，操(cao)縱矯捷、便(bian)利、省力、不受介質壓力的凹凸影響(xiang)，密(mi)封(feng)機(ji)能靠得住。

三、氣動法蘭蝶閥 接納規范

設想規范：GB/T12238-1989
法蘭毗連尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
布局長度：GB/T12221-1989
壓力實驗(yan)：GB/T13927-1992；JB/T9092-1999

四、氣動法蘭蝶閥 履行機構

接納新型系列GT型氣動履行器，有雙感化式和單感化式（彈簧復位），齒輪傳動，寧靜靠得住；大口徑閥門接納系列AW型氣動履行器拔叉式傳動，布局公道，輸入扭矩大，有雙感化式和單感化式
1、齒輪式雙活塞，輸入力矩大，體積小。
2、氣缸選用鋁金資料，分量輕、形狀雅觀。
3、可在頂部、底部裝置手動操縱機構。
4、齒條式毗連可調理開啟角度、額外流量。
5、履行器可選帶電訊號反應唆使及各種附件以完成主動化操縱。
6、IS05211規范毗連為產物的裝置改換供給了便利。
 7、兩頭調的節螺釘可(ke)(ke)以使(shi)規范產物在0°和90°有±4°的可(ke)(ke)調規模。確保與閥門的同(tong)步精度。

五、氣動法蘭蝶閥 附件選項

按照差別節制和請求可挑選以下附件：
堵截型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調理型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處(chu)置(zhi)附件：氛(fen)圍(wei)過濾減壓閥、氣源處(chu)置(zhi)三聯件。

六、氣動法蘭蝶閥 首要手藝參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
實驗壓力	強度實驗	0.9	1.5	2.4	3.75	6.0
	密封實驗	0.66	1.1	1.76	2.75	4.4
	氣密封實驗	0.6	0.6	0.6	0.6	0.6
合用介質	水、蒸氣、油品、酸類侵蝕性等。
合用溫度	碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

七、氣動法蘭蝶閥 首要整機材質

整機稱號	資料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨資料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

八、氣動法蘭蝶閥 三偏疼特色及道理

1、偏差管道鋪設中部。 2、偏差封口面中部。 3、集中的碗形。 當伐門關掉時，蝶板與閥球在開放式時剎時打戰，控制蝶板偏疼1、偏疼2攻速離閥球，變低了封口副的劃痕，磨擦扭距小，關掉矯捷。偏疼錐面3，使伐門在關掉或開放式時蝶板能經過階段閥球里孔，完畢打戰封口。另外，碗形蝶板的位移球回轉半徑低于封口副打戰戰略地位的位移球回轉半徑，故蝶板在伐門開放式時將展示越關越緊，能夠如果你完畢自鎖，防止出現蝶板過位。

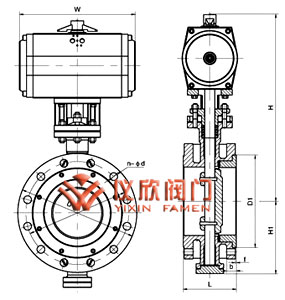

九、D643H氣動彈性金屬密封蝶閥 形狀尺寸

Dt	3	43H	-	6 10	C.P.R.V系列法蘭式彈性金屬硬密封蝶閥
	6
	9

公稱通徑		長度 規范值		形狀尺寸 （參考值）										毗連尺寸 (規范值)						分量 (kg)
		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

Dt

3 6 9

43H-

16 25

C.P.R.V系列法蘭式多條理金屬硬密封蝶閥

公稱通徑		長度 規范值		形狀尺寸 （參考值）										毗連尺寸 (規范值)						分量 (kg)
		L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62	5000
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70	6900
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70	9100

Dd

3 6 9

43H-

40C.P.R.V系列法蘭式多條理金屬硬密封蝶閥

公稱通徑		布局長度 （規范值）		形狀尺寸 （參考值）										毗連尺寸 (規范值)
		L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	8	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	210	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注：法蘭規范:GB/T9113.1-2000 GB/T911.5.1-2000
用(yong)戶(hu)注重(zhong)：表中H1、H2、H3尺寸都可按(an)照用(yong)戶(hu)須要(yao)加長（長桿蝶閥(fa)），若需特別資(zi)料訂貨時提出。Dt-代表彈性密封布局
